楼主  发表于: 2016-10-09 10:57
只看楼主 | 小 中 大
图片：

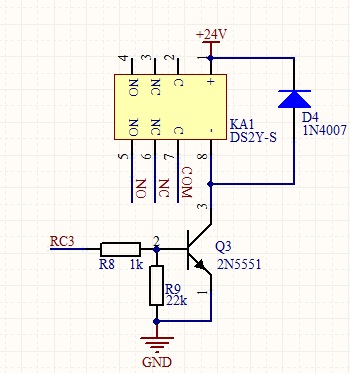

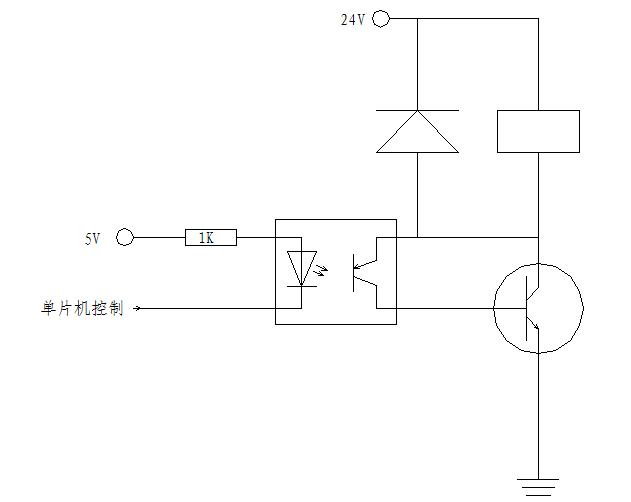

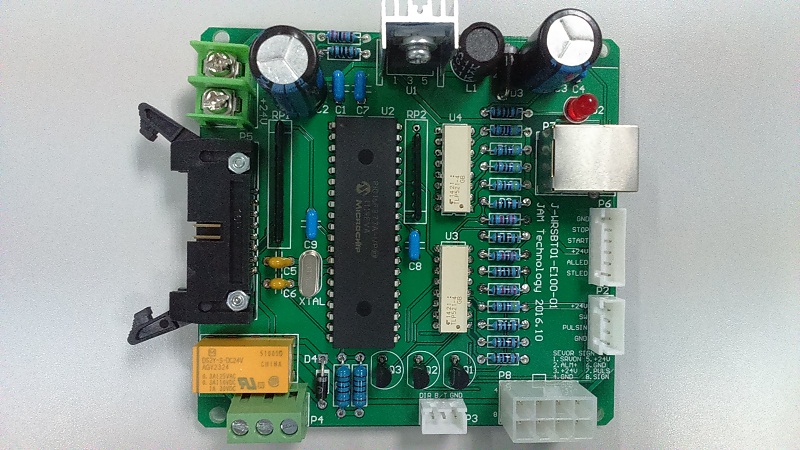

工控人帮忙看看，用单片机驱动24V继电器，带光耦隔离，其中R3，R4，R5 选取怎样的阻值，才能使三极管稳定工作不发热，继电器能很好的开关？三极管选取什么样的型号呢？
电气工程师
武汉电气工程师，请扫描二维码加QQ：836284784
级别: 论坛先锋
精华主题: 0
发帖数量: 185 个
工控威望: 1235 点
下载积分: 759 分
在线时间: 235(小时)
注册时间: 2013-07-28
最后登录: 2022-07-30
查看电气工程师的 主题 / 回贴
1楼  发表于: 2016-10-09 11:09
只看该作者 | 小 中 大
这个图有没有问题？
fengrunsheng
生活中本不缺少美,缺少的是发现美的眼睛!
级别: 网络英雄
精华主题: 0
发帖数量: 435 个
工控威望: 7091 点
下载积分: 19654 分
在线时间: 478(小时)
注册时间: 2014-09-07
最后登录: 2024-07-05
查看fengrunsheng的 主题 / 回贴
2楼  发表于: 2016-10-09 11:54
只看该作者 | 小 中 大
继电器线圈额定电流要给出来,其它就都算出来了.
三极管按继电器线圈功率选取;
限流电阻R4按三极管饱和电流选取阻值和功率;
基极限流电阻R5按三极管的放大系数和上拉电阻R3的阻值与
发光二极管正向压降和光电耦合导通内阻计算.
二手工控电器
且行且珍惜
级别: 工控侠客
精华主题: 0
发帖数量: 2823 个
工控威望: 4450 点
下载积分: 214028 分
在线时间: 3179(小时)
注册时间: 2008-02-22
最后登录: 2024-11-26
查看二手工控电器的 主题 / 回贴
3楼  发表于: 2016-10-09 12:27
只看该作者 | 小 中 大
这线路不可以使用！建议问度娘！上面有很多例子！
欢迎捧场光临工控自动化小店！供应二手拆机PLC 、伺服、步进、变频器、3相固态调压调功模块、接线端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
fsjnzhy
级别: 工控侠客

精华主题: 0
发帖数量: 1129 个
工控威望: 2294 点
下载积分: 109010 分
在线时间: 1309(小时)
注册时间: 2011-12-15
最后登录: 2022-09-28
查看fsjnzhy的 主题 / 回贴
4楼  发表于: 2016-10-09 13:10
只看该作者 | 小 中 大
这个电路光耦没有信号继电器就可能动作了，三极管换成PNP的才对，型号可以用8550，R5用4.7KΩ，R4用10Ω。

个人认为用光耦和驱动集成块ULN2003来做更简单可靠。
[ 此帖被fsjnzhy在2016-10-09 13:35重新编辑 ]
心情不错
级别: 家园常客
精华主题: 1 篇
发帖数量: 821 个
工控威望: 908 点
下载积分: 7032 分
在线时间: 1620(小时)
注册时间: 2007-07-13
最后登录: 2024-11-26
查看心情不错的 主题 / 回贴
5楼  发表于: 2016-10-09 13:29
只看该作者 | 小 中 大
图片：

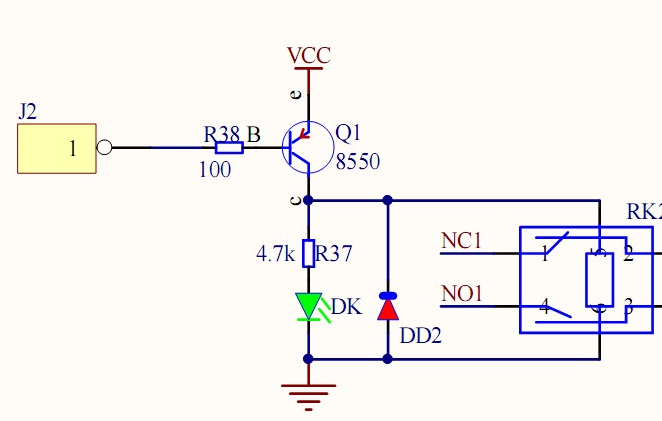

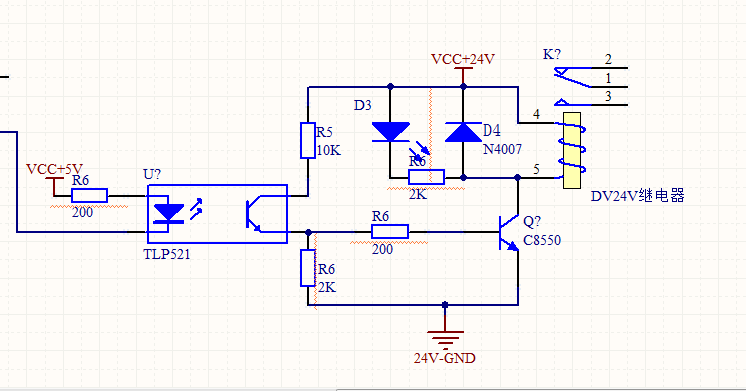

试试这个电路
fengrunsheng
生活中本不缺少美,缺少的是发现美的眼睛!
级别: 网络英雄
精华主题: 0
发帖数量: 435 个
工控威望: 7091 点
下载积分: 19654 分
在线时间: 478(小时)
注册时间: 2014-09-07
最后登录: 2024-07-05
查看fengrunsheng的 主题 / 回贴
6楼  发表于: 2016-10-09 13:37
只看该作者 | 小 中 大
楼上朋友:
光耦没有信号时,三极管基极电压是多少?
是不是接近集电极电压!
这种没有下拉电阻的电路,光耦没导通时三极管怎么会导通呢?

再有根据什么让人家用8550三极管?
如果24V继电器线圈电流5A呢?
......
fsjnzhy
级别: 工控侠客

精华主题: 0
发帖数量: 1129 个
工控威望: 2294 点
下载积分: 109010 分
在线时间: 1309(小时)
注册时间: 2011-12-15
最后登录: 2022-09-28
查看fsjnzhy的 主题 / 回贴
7楼  发表于: 2016-10-09 13:55
只看该作者 | 小 中 大
引用
引用第6楼fengrunsheng于2016-10-09 13:37发表的  :
楼上朋友:
光耦没有信号时,三极管基极电压是多少?
是不是接近集电极电压!
这种没有下拉电阻的电路,光耦没导通时三极管怎么会导通呢?

.......

三极管控制要用到24V5A的线圈电流中继？
电气工程师
武汉电气工程师，请扫描二维码加QQ：836284784
级别: 论坛先锋
精华主题: 0
发帖数量: 185 个
工控威望: 1235 点
下载积分: 759 分
在线时间: 235(小时)
注册时间: 2013-07-28
最后登录: 2022-07-30
查看电气工程师的 主题 / 回贴
8楼  发表于: 2016-10-09 16:30
只看该作者 | 小 中 大
24V继电器线圈工作电流40毫安
电气工程师
武汉电气工程师，请扫描二维码加QQ：836284784
级别: 论坛先锋
精华主题: 0
发帖数量: 185 个
工控威望: 1235 点
下载积分: 759 分
在线时间: 235(小时)
注册时间: 2013-07-28
最后登录: 2022-07-30
查看电气工程师的 主题 / 回贴
9楼  发表于: 2016-10-09 19:56
只看该作者 | 小 中 大
图片：

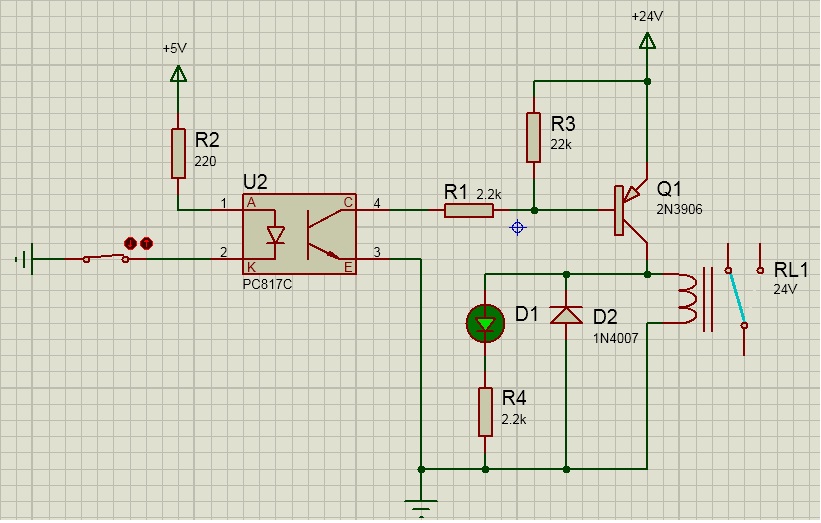

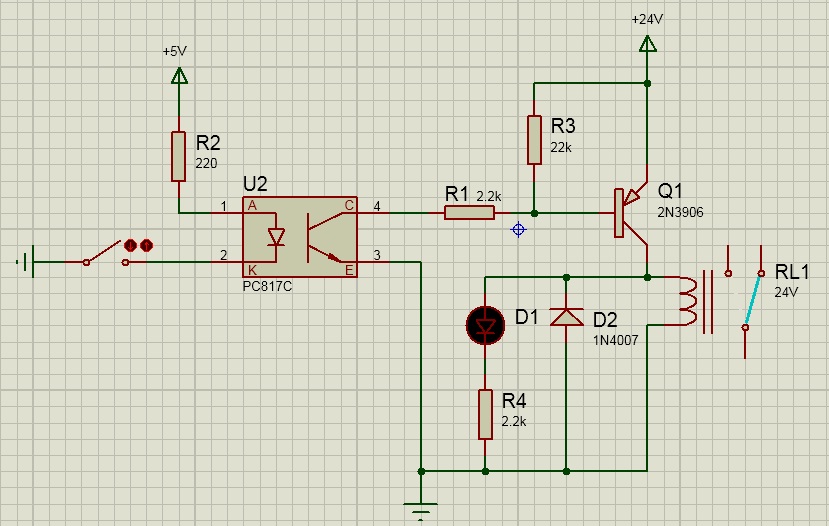

重新画了一个图，大家看看有没有问题
小小蜗牛
级别: 网络英雄

精华主题: 1 篇
发帖数量: 1230 个
工控威望: 10702 点
下载积分: 41802 分
在线时间: 1797(小时)
注册时间: 2014-07-12
最后登录: 2024-11-26
查看小小蜗牛的 主题 / 回贴
10楼  发表于: 2016-10-09 20:54
只看该作者 | 小 中 大
三极管型号用错了NPN型的是8050。
本帖最近评分记录：
  • 下载积分:+1(电气工程师)
    乌龟船长
    级别: 网络英雄

    精华主题: 0
    发帖数量: 1282 个
    工控威望: 7631 点
    下载积分: 1314 分
    在线时间: 2656(小时)
    注册时间: 2007-03-21
    最后登录: 2024-11-23
    查看乌龟船长的 主题 / 回贴
    11楼  发表于: 2016-10-09 21:23
    只看该作者 | 小 中 大
    图片：

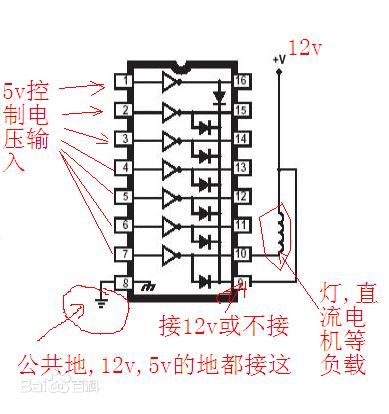

    试试ULN2003呢
    • «
