功能：按绿色按钮复位，然后开始抢答。如果1号先按下按钮，数码管将显示数字1，2号先按下按钮，数码管将显示数字2，以此类推，那个选手先先按下相应的按钮，数码管将显示对应的号码。一轮抢答完毕后，按绿色按钮复位，准备下一轮抢答。
梯形图写51
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看梯形图写51的 主题 / 回贴
1楼  发表于: 2010-09-11 18:40
只看该作者 | 小 中 大

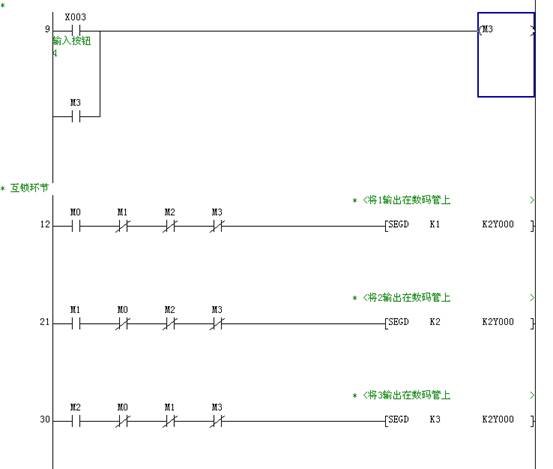

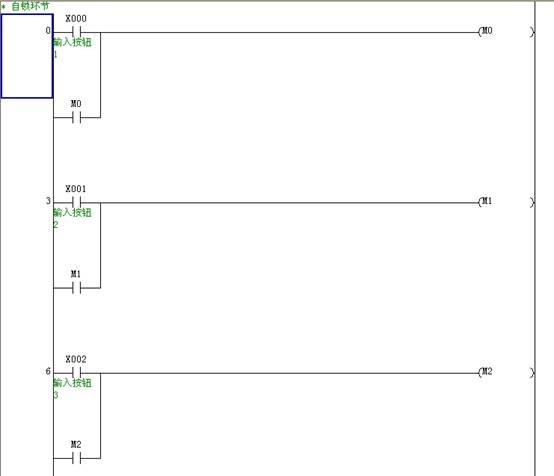

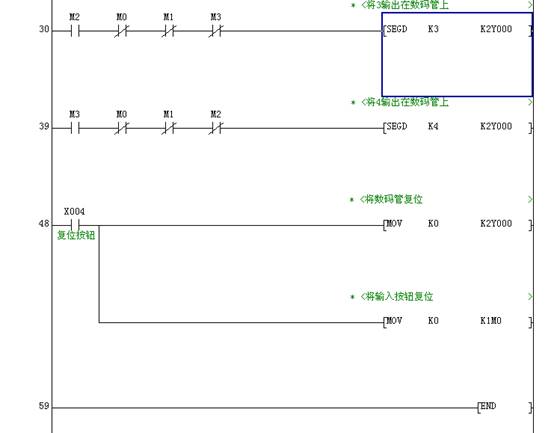

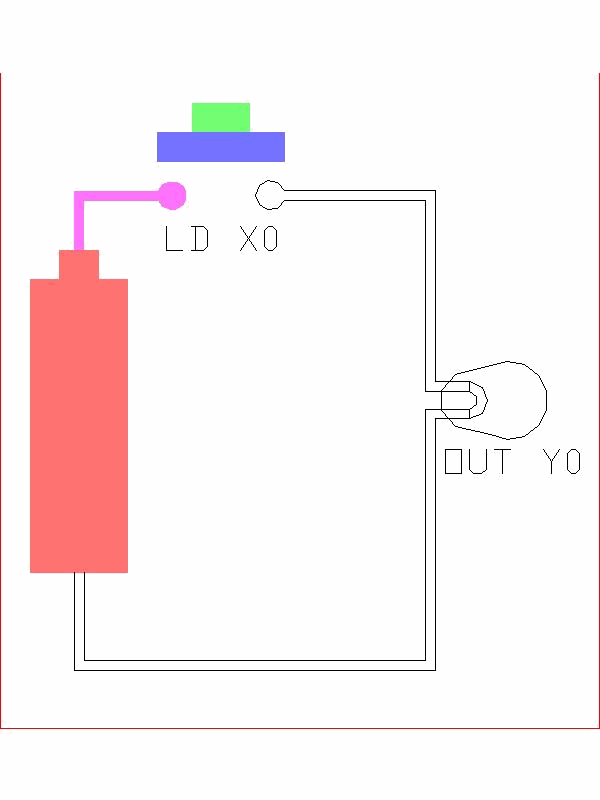

梯形图1
  梯形图2
 梯形图3

梯形图写51
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看梯形图写51的 主题 / 回贴
2楼  发表于: 2010-09-11 18:56
只看该作者 | 小 中 大
描述：将梯形图程序写入单片机内
图片：

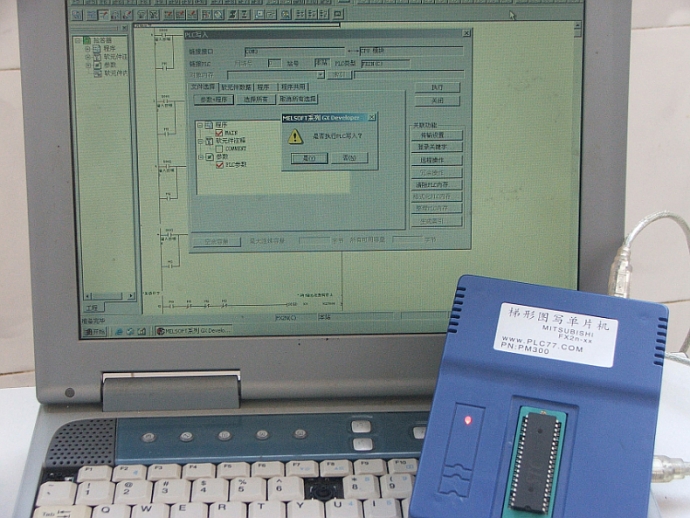

把编好的程序用“梯形图写单片机”编程器烧写到单片机STC11F60XE里面
梯形图写51
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看梯形图写51的 主题 / 回贴
3楼  发表于: 2010-09-11 19:02
只看该作者 | 小 中 大

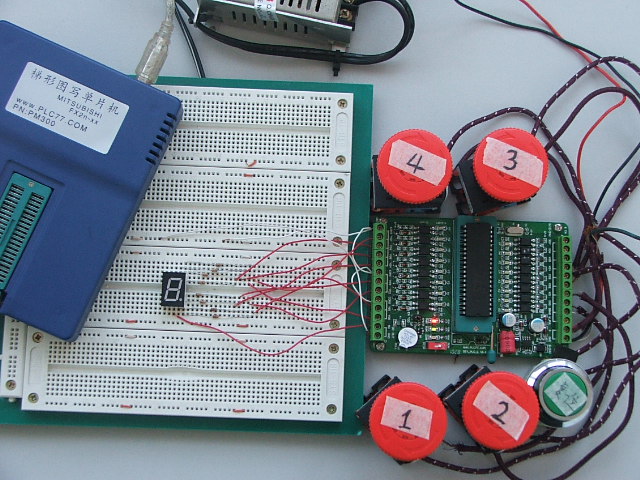

描述：1号抢答成功
图片：
把单片机从编程器取出插进DIY板的锁紧座里，根据DIY的原理图连接自己所需的电路。
梯形图写51
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看梯形图写51的 主题 / 回贴
4楼  发表于: 2010-09-11 19:03
只看该作者 | 小 中 大
没有人顶我将停止发原理图和其他相关制作资料。
qiu7254216
级别: 正式会员
精华主题: 0
发帖数量: 8 个
工控威望: 98 点
下载积分: 480 分
在线时间: 10(小时)
注册时间: 2009-11-19
最后登录: 2015-05-13
查看qiu7254216的 主题 / 回贴
5楼  发表于: 2010-09-11 19:49
只看该作者 | 小 中 大
顶！！！！
谢谢分享。
yanxinzou
级别: 略有小成
精华主题: 0
发帖数量: 156 个
工控威望: 224 点
下载积分: 3915 分
在线时间: 37(小时)
注册时间: 2010-09-04
最后登录: 2024-12-19
查看yanxinzou的 主题 / 回贴
6楼  发表于: 2010-09-11 20:22
只看该作者 | 小 中 大
顶！！！！
谢谢分享。
梯形图写51
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看梯形图写51的 主题 / 回贴
7楼  发表于: 2010-09-11 20:24
只看该作者 | 小 中 大
描述：先复位再说
图片：
如果还有人顶，我就把DIY PLC原理图发上来了。
aorry
级别: 工控侠客
精华主题: 0
发帖数量: 698 个
工控威望: 2798 点
下载积分: 54175 分
在线时间: 1798(小时)
注册时间: 2010-03-29
最后登录: 2024-12-19
查看aorry的 主题 / 回贴
8楼  发表于: 2010-09-11 21:59
只看该作者 | 小 中 大
顶顶，发上来看看
梯形图写51
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看梯形图写51的 主题 / 回贴
9楼  发表于: 2010-09-11 22:07
只看该作者 | 小 中 大
图片：

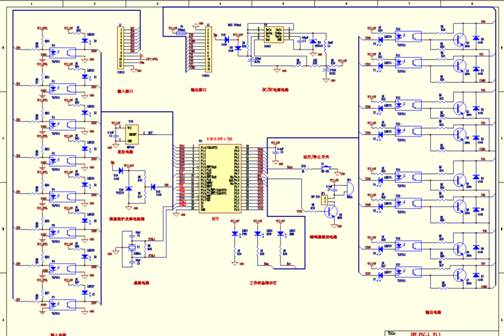

这是DIY PLC原理图
gumeng
学无止境
级别: 工控侠客
精华主题: 0
发帖数量: 973 个
工控威望: 2384 点
下载积分: 5594 分
在线时间: 300(小时)
注册时间: 2009-07-10
最后登录: 2024-05-17
查看gumeng的 主题 / 回贴
10楼  发表于: 2010-09-11 22:12
只看该作者 | 小 中 大
值得顶！多谢楼主的分享。多传点资料。
现承接各类电气自动化设备的设计，改造及维修。
梯形图写51
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看梯形图写51的 主题 / 回贴
11楼  发表于: 2010-09-11 22:16
只看该作者 | 小 中 大

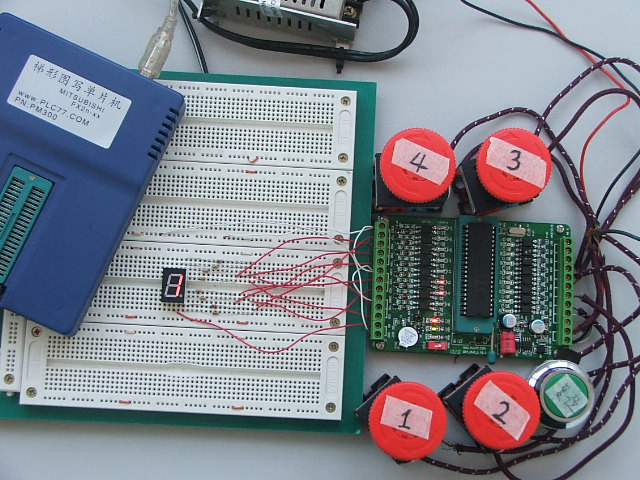

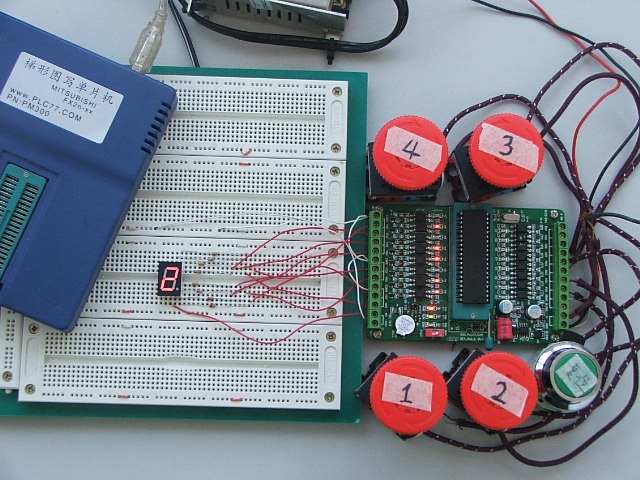

描述：2号抢答成功
