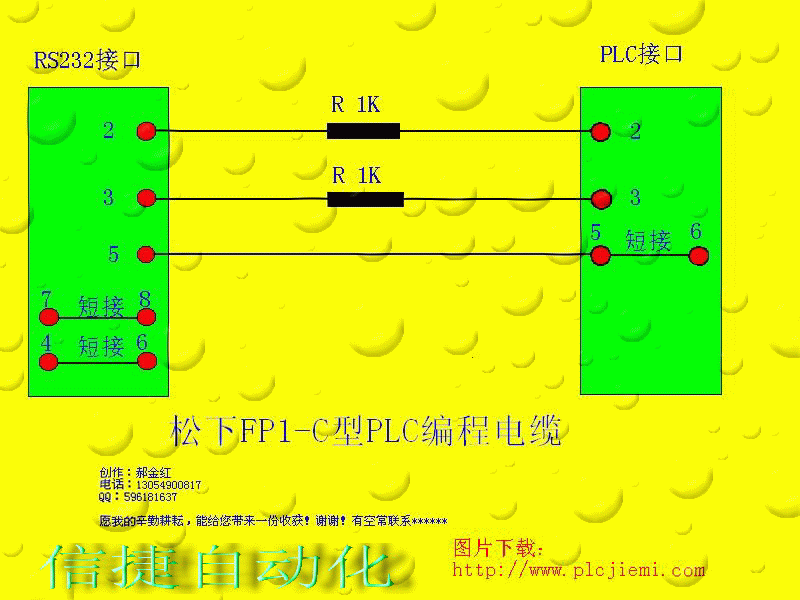

图片：
此图保证可以正常使用，如果通讯时报"BCC错误"请把波特率设置到9600即可，降低波特率就好了，不过一般不用设置.
[ 此帖被haoqing在2008-11-23 20:10重新编辑 ]
本帖最近评分记录：
  • 黄金:+3(YMMFA)
    • WeChat:plcjiemi QQ:596181637 Email:plcjiemi@qq.com  URL:www.plcjiemi.com
    zhangwenjin
    级别: *
    精华主题: * 篇
    发帖数量: * 个
    工控威望: * 点
    下载积分: * 分
    在线时间: (小时)
    注册时间: *
    最后登录: *
    查看zhangwenjin的 主题 / 回贴
    1楼  发表于: 2008-11-14 16:55
    全看 | 小 中 大
    三菱FX系列PLC编程线自制

      [本部分设定了隐藏,您已回复过了,以下是隐藏的内容]

    　　
    　　　三菱FX系列PLC编程线自制方法：
    我测试过，避免带电插拔串口！
    PC RS232　　　　　　　　　　　ＰＬＣ
    TXD（3） ----------------------- RX —（1）

    GND（5） ------------------------ RX + （2）
                |
                |-----TX + （7）
    RXD（2） ----------------------- TX — （4）
    7 8短接
    4 6短接
    zhangwenjin
    级别: *
    精华主题: * 篇
    发帖数量: * 个
    工控威望: * 点
    下载积分: * 分
    在线时间: (小时)
    注册时间: *
    最后登录: *
    查看zhangwenjin的 主题 / 回贴
    2楼  发表于: 2008-11-14 17:38
    全看 | 小 中 大
    不错的资料，但是要注意工业用的ＰＬＣ和人机界面有时并没有按照此规格，所以要注意，自己做电缆时仔细阅读产品的硬件手册．免得出
