管道监测系统应用案例

一、案例介绍

某公司设计一套系统来监测管道内部。

该系统硬件由便携机（配控制器）、信号发生器、功率放大器、环状传感阵列、数据采集卡构成。采集卡安装在便携机内，将环状传感阵列安装在管道需要监测的位置，信号线与采集卡进行连接。

上位机控制整个系统工作，采集数据，客户通过二次开发，对检测到的数据进行处理，实现对管道缺陷的高精度定位监测。

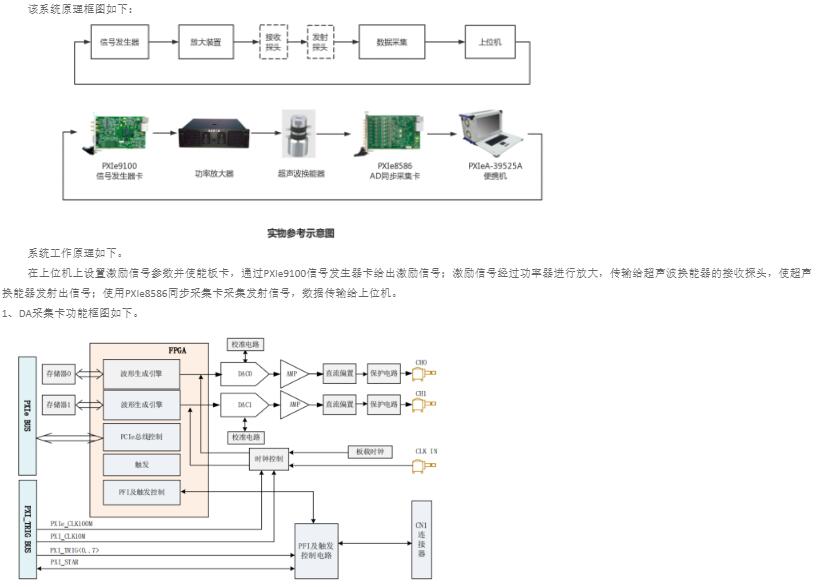

二、系统原理（见上图）

三、产品介绍

1、PXIeA-39525A（配PXIe7682-A-A1控制器）

阿尔泰科技PXIeA-39525是一款带有PXle-7682控制器的支持9槽PXleExpress的下翻计算机，自带显示屏幕和防水键盘，触控板，具有一系列领先技术功能。内置的PXle-BP3309背板提供了一个PXle系统插槽、一个PXle timing插槽、6个PXIe混合外设槽以及一个PXI槽。PXleA-39525机箱带有智能系统监控功能，可以回报机箱的各种状态，包括风扇转速、系统电压和内部温度等。PXIeA-39525机箱配有一个工业级交流电源，可在摄氏55度以下提供400瓦的功率，并且通过机箱背部的2个120mm冷却风扇,提供卓越的冷却能力。

PXle7682-A-A1是阿尔泰科技专为PXI-express的混合测试系统设计的3U PXIe控制器，采用Intel⑧CoreTMi7第四代高性能处理器，内存最大可支持16G DDR3L。该系统PXI Express的link配置为通用的4Port 4lan的模式，最大的数据吞吐量为8GB/S。PXIe7682控制器还提供丰富灵活的I/O接口，包括两个DisplayPort接口，可同时连接两个显示器。两个USB3.0接口，可以连接高速的外部设备,两个千兆以太网口，四个USB20接口可以连接其他外部设备或者USB接口的仪器。产品设计经过严格测试已成熟应用，能长时间稳定可靠地工作，可广泛应用于工业自动化控制，军用计算机领域。

2、PXIe9100

PXle9100是一款基于PXle总线的任意波形发生器，该板卡提供2通道可同步模拟量输出，能够生成用户定义的任意波形以及正弦波、方波、三角波和锯齿波等标准函数,任意波形发生器可以生成±5V、±10V幅度的信号;并且提供了16 路可编程I/O。

3、PXIe8586

PXle8586是8通道16位100MS/s采样数字化仪，专为输入信号高达50M的高频和高动态范围的信号而设计。模拟输入范围可以通过软件编程设置为+1V或者+5V。配备了容量高达2GB的板载内存，16位高线性度的AD转换器，是无线通讯、雷达/声纳、超声、图形成像等高动态范围应用的理想选择。

四、优势

1、自主研发设计，供货周期短；

2、提供技术支持服务；

3、具备C#、CVI、Delphi、LabVIEW、Python、Qt、VB、VC多种语言开发例程；

4、配套DAQ软件，可实现自定义换算、保存等功能。
