本参考方案使用西门子PLCS7-200SMART 结合无线通讯终端DTD434MC和DTD433F实现 PLC对远端设备模拟量的远程无线输入输出查询控制。
所使用到的设备:
·西门子S7-200smartPLC
·无线数据终端DTD434MC
·无线模拟量信号测控终端DTD433F
所使用的协议:
·ModbusRTU协议
方案概述:
本案例严格遵循ModbusRTU标准协议,使用200SMART作为主机,并进行主机初始化编程。主机通过485总线与无线数据终端DTD434MC连接,以代替主机(200SMART)与从设备(用户终端模拟量设备)之间的线路连接。

从设备的模拟量传感器4~20mA电流输出信号可直接接入模拟量无线数据终端DTD433F。这样就在Modbus主站(200SMART)和从站(DTD433F,可以多个从站)建立了一条无线链路,并实现实时模拟量的输入采集或输出控制。

编程及设置说明:
1.1 200SMART Modbus 主站编程
在 microWin设置 Modbus 主站工程。
1.2 无线数据终端DTD434MC与PLC的选择设置
由于200SMART通信口为RS485,选择适当波特率的DTD434MC,通过拨码开关设定为 RS485 模式,并设置正确校验位模式及选择合适的无线信道。
1.3 无线数据终端DTD433F与模拟量设备的选择设置
DTD433F可以满足两种协议:自由协议和Modbus RTU协议。本案例中使用ModbusRTU协议的DTD433F进行无线远程模拟量输入输出控制查询,选择相应波特率,通过拨码开关设置校验位,并选择特定无线信道。DTD433F提供4路模拟量输出和4路模拟量输入可以就近与模拟量设备如变送器或信号调节器相连。
1.4 测试及调试
200SMART下载程序,并与无线终端模块连接。本案例主要通过200SMART查询DTD433F的1路模拟量输入通道状态,并将模拟量AD的低位1个字节输出到200SMART的Q0.0—Q0.7通过状态指示灯显示。
方案总结:
以上方案中的设计细节和编程代码已经通过严格测试和调试,实时性和可靠性得到了充分的验证,成功实现了通过西门子S7-200smart PLC对远端DTD433F设备的Modbus远程无线实时测控。
微信公众号:DTD110HF
PLC无线通讯方案
tangshi
tangshi
级别: 工控侠客
精华主题: 0
发帖数量: 756 个
工控威望: 2284 点
下载积分: 7565 分
在线时间: 208(小时)
注册时间: 2022-07-28
最后登录: 2024-12-27
查看tangshi的 主题 / 回贴
1楼  发表于: 2023-03-07 09:36
给大佬赞一个
金信集团2022
级别: 网络英雄
精华主题: 0
发帖数量: 1717 个
工控威望: 5003 点
下载积分: 1972 分
在线时间: 123(小时)
注册时间: 2022-09-13
最后登录: 2024-12-28
查看金信集团2022的 主题 / 回贴
2楼  发表于: 2023-03-07 16:30

598301106
plc远程下载手机监控plcV:18826437096
级别: 略有小成
精华主题: 0
发帖数量: 262 个
工控威望: 400 点
下载积分: 1405 分
在线时间: 58(小时)
注册时间: 2017-02-07
最后登录: 2024-12-27
查看598301106的 主题 / 回贴
3楼  发表于: 2023-03-10 09:18

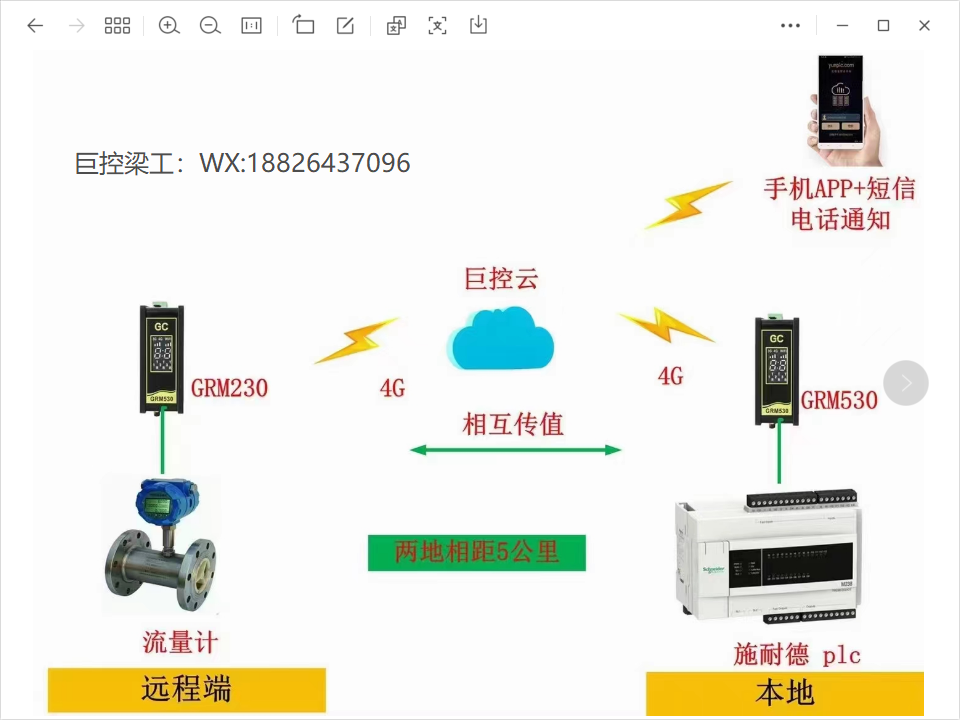

plc触摸屏远程下载,远程监控
