楼主  发表于: 2020-12-26 21:33
只看楼主 | 小 中 大
一个除静电设备，需要用到它的异常信号，刚拿到设备的时候接上线就测试，异常信号正常，无异常时，异常信号和0V之间有24V电压。
等到接到DC24V继电器测试的时候，继电器带不起来，一量电压没了，从继电器拆下来又有了。感觉是不是负载电流太小了，直接接到PLC输入点上，
居然PLC输入也没有信号，一头雾水了
哪位大神帮忙科普一下
（异常信号输出24+,很确定继电器正反没接错，PLC也是PNP接法）
Easy doesn't enter into grown-up life!!!
V:ZQL276438265
beni
级别: 工控侠客
精华主题: 0
发帖数量: 116 个
工控威望: 2125 点
下载积分: 50302 分
在线时间: 2648(小时)
注册时间: 2010-07-13
最后登录: 2024-12-22
查看beni的 主题 / 回贴
1楼  发表于: 2020-12-27 00:05
只看该作者 | 小 中 大
异常信号公共端有没有接+24V电源
cd_looper
好想放飞自我
级别: 工控侠客
精华主题: 0
发帖数量: 367 个
工控威望: 2014 点
下载积分: 3373 分
在线时间: 225(小时)
注册时间: 2013-11-16
最后登录: 2024-08-28
查看cd_looper的 主题 / 回贴
2楼  发表于: 2020-12-27 08:43
只看该作者 | 小 中 大
引用
引用第1楼beni于2020-12-27 00:05发表的  :
异常信号公共端有没有接+24V电源

异常信号公共端没有接+24V电源的话，我那测异常信号和0v之间不就应该没有24V电压嘛？问题是设备没报警的情况下，异常信号和0V之间有24V电压。
Easy doesn't enter into grown-up life!!!
V:ZQL276438265
勤工俭学
deep throat
级别: 论坛先锋
精华主题: 0
发帖数量: 188 个
工控威望: 1567 点
下载积分: 5955 分
在线时间: 120(小时)
注册时间: 2016-03-10
最后登录: 2024-09-27
查看勤工俭学的 主题 / 回贴
3楼  发表于: 2020-12-27 21:56
只看该作者 | 小 中 大
没有形成回路？
本帖最近评分记录：
  • 下载积分:+1(lizhendong) 真诚感谢！
    周锅锅
    级别: 探索解密
    精华主题: 0
    发帖数量: 160 个
    工控威望: 189 点
    下载积分: 2353 分
    在线时间: 113(小时)
    注册时间: 2020-08-01
    最后登录: 2024-11-01
    查看周锅锅的 主题 / 回贴
    4楼  发表于: 2020-12-29 14:04
    只看该作者 | 小 中 大
    [ 此帖被周锅锅在2020-12-29 14:12重新编辑 ]
    xujinwuxu
    级别: 略有小成
    精华主题: 0
    发帖数量: 208 个
    工控威望: 297 点
    下载积分: 4925 分
    在线时间: 72(小时)
    注册时间: 2019-04-09
    最后登录: 2024-11-22
    查看xujinwuxu的 主题 / 回贴
    5楼  发表于: 2020-12-29 14:15
    只看该作者 | 小 中 大
    看看你那继电器的功率，如果消耗大的话，是不行的，需要你更换具有相同功能的线路板转换。
    电工小安子
    资深工业自动化电路板维修，专修伺服板，PLC板各种工业控制板
    级别: 工控侠客
    精华主题: 0
    发帖数量: 396 个
    工控威望: 4041 点
    下载积分: 5252 分
    在线时间: 192(小时)
    注册时间: 2014-09-27
    最后登录: 2024-07-10
    查看电工小安子的 主题 / 回贴
    6楼  发表于: 2020-12-29 15:10
    只看该作者 | 小 中 大
    串并联基础知识不扎实
    承接各种工业电路板维修，精修各品牌变频器，伺服驱动器，开关电源，芯片级维修，价格优惠，欢迎洽谈，快手号：工业电路板维修丑哥。
    fgx9306
    Engineer-X
    级别: 家园常客
    精华主题: 0
    发帖数量: 733 个
    工控威望: 837 点
    下载积分: 18218 分
    在线时间: 152(小时)
    注册时间: 2015-06-08
    最后登录: 2024-12-20
    查看fgx9306的 主题 / 回贴
    7楼  发表于: 2020-12-29 15:17
    只看该作者 | 小 中 大
    以前有一次继电器接反，它的续流二极管把输出信号点烧了
    uyuway
    工控充
    级别: 略有小成
    精华主题: 0
    发帖数量: 263 个
    工控威望: 470 点
    下载积分: 1137 分
    在线时间: 80(小时)
    注册时间: 2007-12-23
    最后登录: 2021-06-09
    查看uyuway的 主题 / 回贴
    8楼  发表于: 2020-12-31 08:35
    只看该作者 | 小 中 大

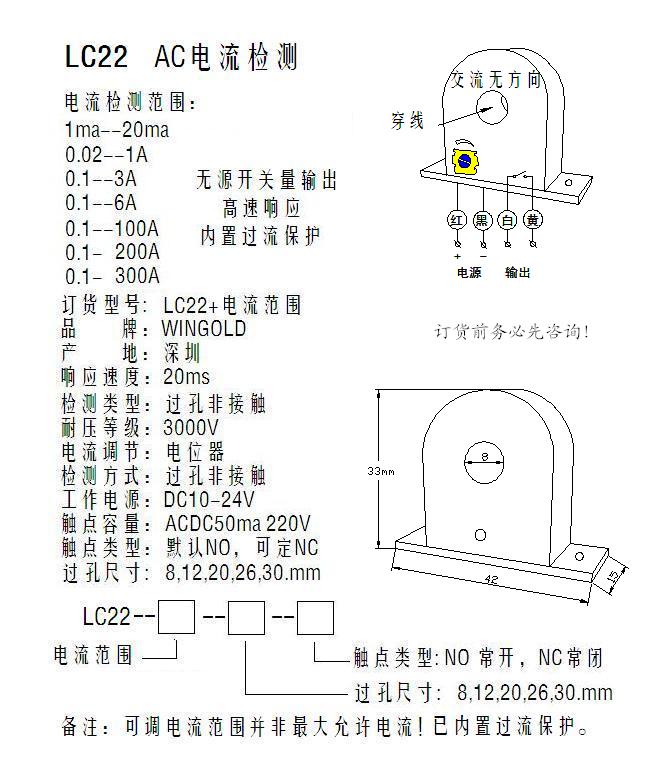

    建议你在静电设备电源端 装一个LC22电流检测器，可以判断 设备是否工作。
    tkggtdkjpl
    工欲善其事，必先利其器！
    级别: 网络英雄

    精华主题: 1 篇
    发帖数量: 3443 个
    工控威望: 20982 点
    下载积分: 28515 分
    在线时间: 1765(小时)
    注册时间: 2010-01-03
    最后登录: 2024-12-22
    查看tkggtdkjpl的 主题 / 回贴
    9楼  发表于: 2020-12-31 13:30
    只看该作者 | 小 中 大
    正常的很，有电压不代表有电流，有电流才能说明回路是通的
    比如火线与你辶间有220V,能代表有电流流过你身体吗？有的话你就已经挂了！
    自动化单机，生产线，项目编程调试！
    rafael
    一点点积累，从细节做起
    级别: 家园常客
    精华主题: 0
    发帖数量: 179 个
    工控威望: 805 点
    下载积分: 5050 分
    在线时间: 63(小时)
    注册时间: 2020-10-29
    最后登录: 2024-11-19
    查看rafael的 主题 / 回贴
    10楼  发表于: 2020-12-31 14:13
    只看该作者 | 小 中 大
    用万用表测量一下是否有电流？
    不积跬步无以行千里
