楼主  发表于: 2019-12-26 11:47
全看 | 小 中 大
图片：
图片：

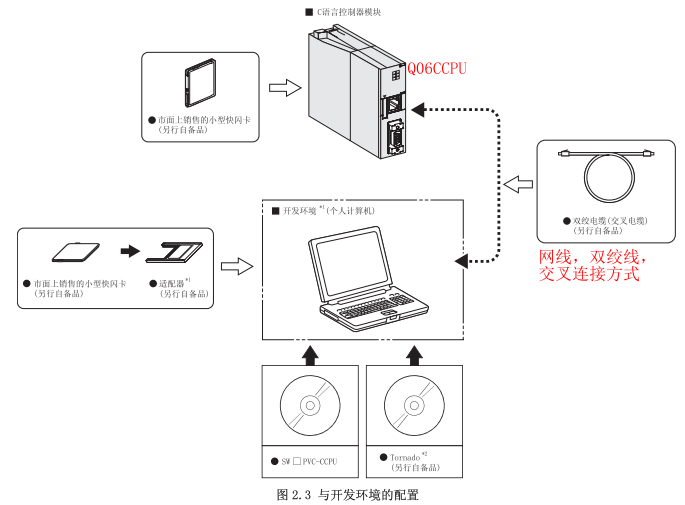

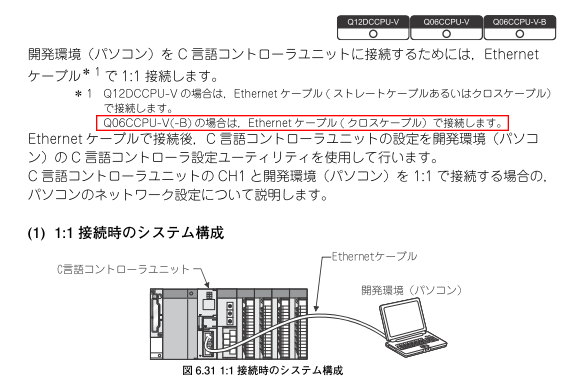

今天碰到一个C语言控制器模块Q12DCCPU-V Q06CCPU-V Q06CCPU-V-B，查了下资料，分享一下。连接使用以太网电缆ethernet cable RJ-45 - RJ-45。
RJ-45接口的网线分2种：直通（Straight-though）线，交叉（Crossover）线直通式：
两端都是TA[font=&quot]568B:
TA[font=&quot]568B:橙白,橙.绿白.蓝,白蓝,绿.棕白.棕
正线两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕



交叉网线的线序cross-over cable
两边不一样.一边用TA[font=&quot]568A标准,一边用TA[font=&quot]568B标准.  就是交叉线.
TA[font=&quot]568A:绿白,绿.橙白.蓝,白蓝,橙.棕白.棕.
TA[font=&quot]568B:橙白,橙.绿白.蓝,白蓝,绿.棕白.棕.
交叉线一端是白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。另一端是白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。


C语言控制器模块用户手册(详细篇)Q06CCPU-V-H01
C语言控制器模块用户手册(应用操作编程篇)Q12DCCPU-V Q06CCPU-V Q06CCPU-V-B
sh080764q-C言語コントローラユニットユーザーズマニュアル（ハードウェア設計・機能解説編）
sh080765o-C言語コントローラユニットユーザーズマニュアル（ユーティリティ操作・プログラミング編）


https://pan.baidu.com/s/1qWJ22vSdB2xwEsNp9uENjw提取码：g9gb
附件： 网线连接方式-直通式-交叉式.zip (150 K) 下载次数:96
网站提示: 请不要用迅雷下载附件，容易出错
乐菱科技
级别: 略有小成
精华主题: 0
发帖数量: 257 个
工控威望: 360 点
下载积分: 59009 分
在线时间: 348(小时)
注册时间: 2015-06-30
最后登录: 2024-12-27
查看乐菱科技的 主题 / 回贴
1楼  发表于: 2020-01-15 14:43
全看 | 小 中 大
有软件吗
