楼主  发表于: 2019-07-03 11:34
全看 | 小 中 大
维纶屏与三菱PLC与台达变频器通信转接板,方便实用.
韦春茂8042
级别: 探索解密
精华主题: 0
发帖数量: 15 个
工控威望: 114 点
下载积分: 632 分
在线时间: 50(小时)
注册时间: 2017-03-20
最后登录: 2024-11-05
查看韦春茂8042的 主题 / 回贴
1楼  发表于: 2019-07-03 11:35
全看 | 小 中 大
图片：
实际图片
韦春茂8042
级别: 探索解密
精华主题: 0
发帖数量: 15 个
工控威望: 114 点
下载积分: 632 分
在线时间: 50(小时)
注册时间: 2017-03-20
最后登录: 2024-11-05
查看韦春茂8042的 主题 / 回贴
2楼  发表于: 2019-07-03 11:36
全看 | 小 中 大
图片：
再来一个
韦春茂8042
级别: 探索解密
精华主题: 0
发帖数量: 15 个
工控威望: 114 点
下载积分: 632 分
在线时间: 50(小时)
注册时间: 2017-03-20
最后登录: 2024-11-05
查看韦春茂8042的 主题 / 回贴
3楼  发表于: 2019-07-03 11:38
全看 | 小 中 大
应用资料，欢迎拍砖.
韦春茂8042
级别: 探索解密
精华主题: 0
发帖数量: 15 个
工控威望: 114 点
下载积分: 632 分
在线时间: 50(小时)
注册时间: 2017-03-20
最后登录: 2024-11-05
查看韦春茂8042的 主题 / 回贴
4楼  发表于: 2019-07-03 11:40
全看 | 小 中 大
图片：

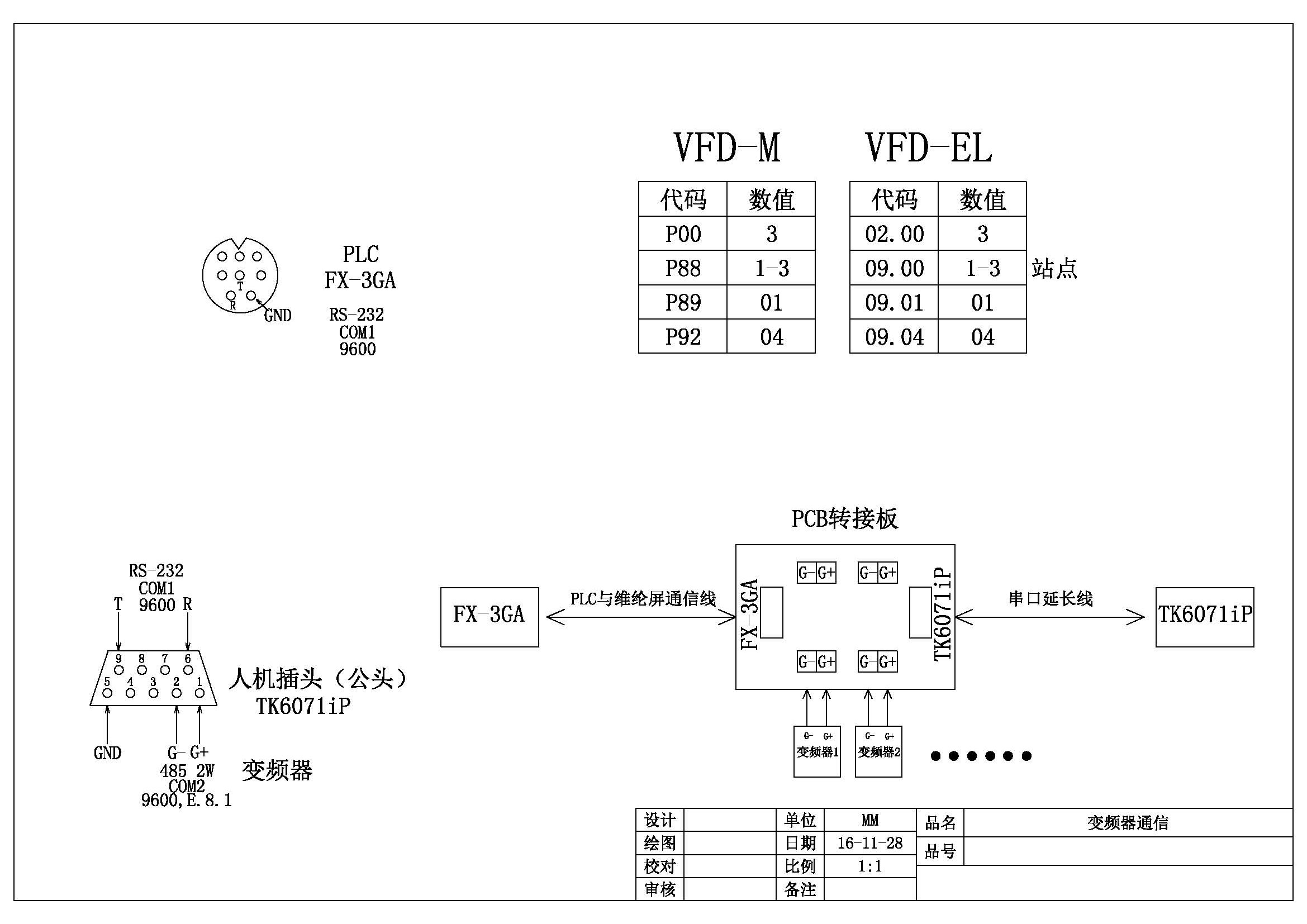

接线图，可以直接接线.
韦春茂8042
级别: 探索解密
精华主题: 0
发帖数量: 15 个
工控威望: 114 点
下载积分: 632 分
在线时间: 50(小时)
注册时间: 2017-03-20
最后登录: 2024-11-05
查看韦春茂8042的 主题 / 回贴
5楼  发表于: 2019-07-03 13:47
全看 | 小 中 大
两个PCB文件，供参考
附件： PCB.rar (8 K) 下载次数:123
