楼主  发表于: 2018-09-10 16:42
只看楼主 | 小 中 大

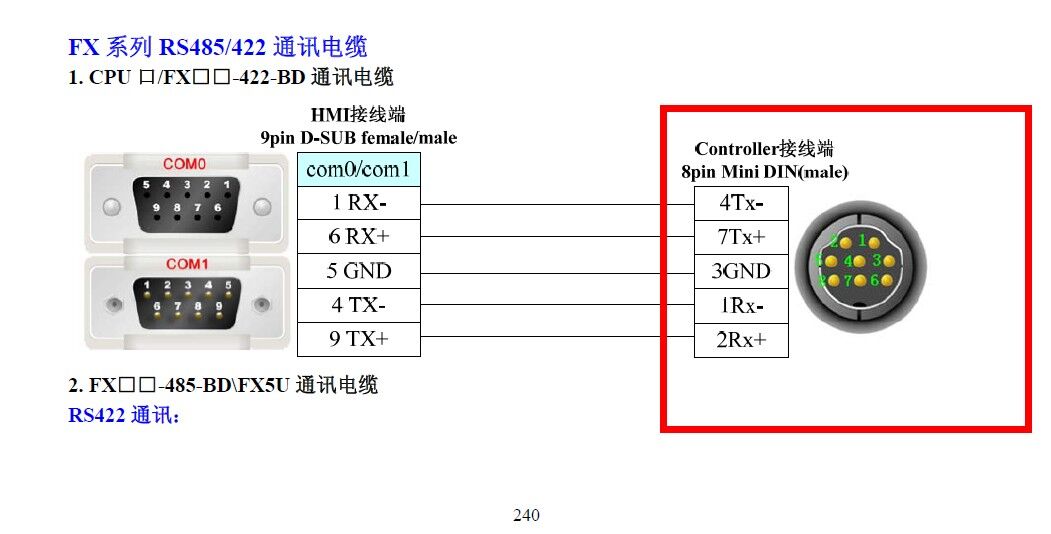

描述：脚位图
图片：

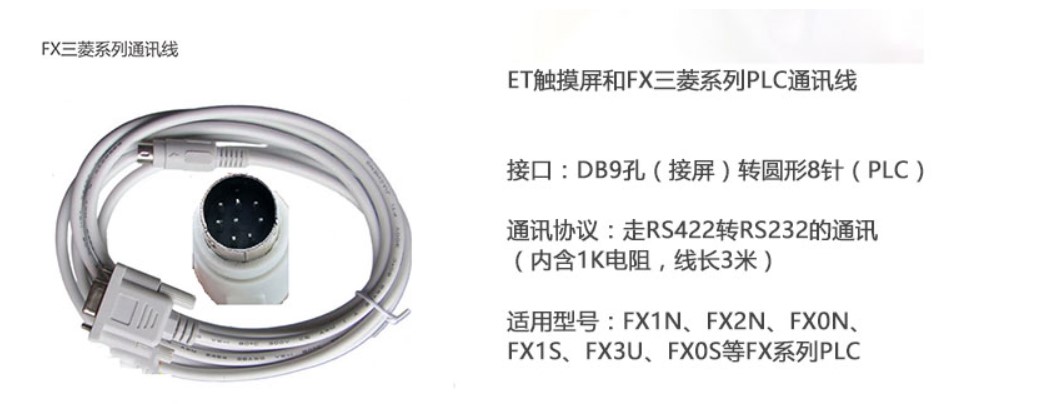

描述：通讯线
图片：
因为现在PLC圆形接口拼接了其它通讯检测设备，所以面板与PLC的通讯线只能改接，看了官方提供的脚位图，那位大神教我一下，圆头接连PLC的要改成DB9针孔的应该如何接线。
工控剑侠666
天道酬勤，认真的人做认真的事 。
级别: 工控侠客
精华主题: 0
发帖数量: 1002 个
工控威望: 2680 点
下载积分: 22469 分
在线时间: 274(小时)
注册时间: 2013-03-30
最后登录: 2024-11-06
查看工控剑侠666的 主题 / 回贴
1楼  发表于: 2018-09-10 17:05
只看该作者 | 小 中 大
买配套的线，自己接麻烦，试过
工控人加油
nightblueblu
道阻且长，穷且益坚。
级别: 论坛先锋
精华主题: 0
发帖数量: 1018 个
工控威望: 1840 点
下载积分: 242 分
在线时间: 1106(小时)
注册时间: 2017-02-09
最后登录: 2024-11-22
查看nightblueblu的 主题 / 回贴
2楼  发表于: 2018-09-10 17:35
只看该作者 | 小 中 大
最简单的方式，买屏幕的时候直接叫厂家给你配，你只要说PLC型号就行了，自己焊脚一次焊好还好，整的不好烧端口，通讯经常无故中断，干扰等等各种情况都有，够你整的
Your happiness is everything.
liangcaiyu
级别: 探索解密
精华主题: 0
发帖数量: 27 个
工控威望: 114 点
下载积分: 424 分
在线时间: 4(小时)
注册时间: 2016-05-14
最后登录: 2020-11-12
查看liangcaiyu的 主题 / 回贴
3楼  发表于: 2018-09-12 10:44
只看该作者 | 小 中 大
把线翦断再驳接安全，防止焊坏
遇上方知有
路漫漫其修远兮 吾将上下而求索
级别: 家园常客
精华主题: 0
发帖数量: 427 个
工控威望: 736 点
下载积分: 3967 分
在线时间: 74(小时)
注册时间: 2017-07-16
最后登录: 2024-11-14
查看遇上方知有的 主题 / 回贴
4楼  发表于: 2018-09-15 15:20
只看该作者 | 小 中 大
直接配买比较好，也不贵，自己焊麻烦而且通讯连接容易出问题
路漫漫其修远兮 吾将上下而求索
kevin-q
一天加一分，总有一天可以达到100分。
级别: 家园常客
精华主题: 0
发帖数量: 105 个
工控威望: 888 点
下载积分: 346 分
在线时间: 91(小时)
注册时间: 2016-12-29
最后登录: 2019-07-03
查看kevin-q的 主题 / 回贴
5楼  发表于: 2018-09-18 19:33
只看该作者 | 小 中 大
引用
引用第4楼遇上方知有于2018-09-15 15:20发表的  :
直接配买比较好，也不贵，自己焊麻烦而且通讯连接容易出问题

我问了厂家，没有这样的线卖。
