如图所示，是个新人

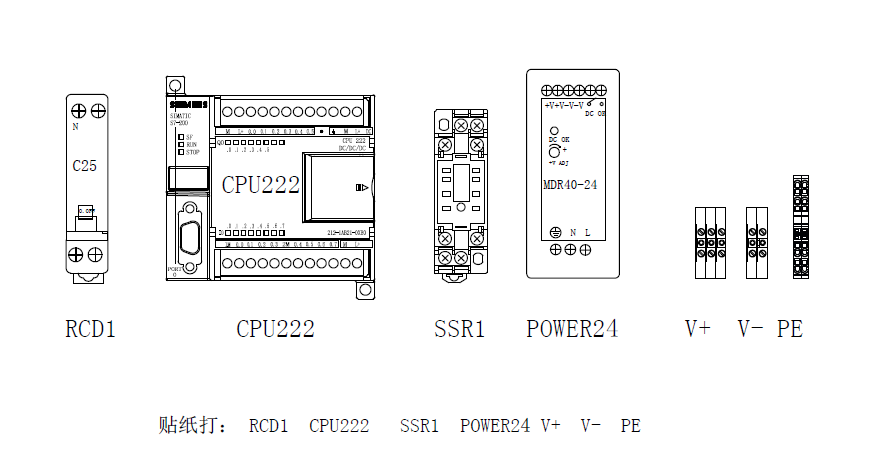

求大佬指点一下，e-plan如何布局2D图，如图，我用cad布局图，如何用e-plan布局。
里面这些元件如何添加进去，举个例子，一个开关电源，那如何导入进去呢，或者自己画一个呢
专心搞钱
Q群943838323   博图
Q群703935819   昆仑通态
湛蓝小尔
工控交流 Q703935819
级别: 家园常客

精华主题: 0
发帖数量: 349 个
工控威望: 642 点
下载积分: 2101 分
在线时间: 80(小时)
注册时间: 2014-03-03
最后登录: 2024-07-10
查看湛蓝小尔的 主题 / 回贴
1楼  发表于: 2018-03-07 14:40
只看该作者 | 小 中 大
回头一看，差点以为帖子被删了。
被覆盖了。
人工置顶
专心搞钱
Q群943838323   博图
Q群703935819   昆仑通态
ruantao
级别: 正式会员
精华主题: 0
发帖数量: 9 个
工控威望: 52 点
下载积分: 1141 分
在线时间: 2(小时)
注册时间: 2018-02-27
最后登录: 2021-08-13
查看ruantao的 主题 / 回贴
2楼  发表于: 2018-03-07 17:28
只看该作者 | 小 中 大
tingfenghu
级别: 工控侠客

精华主题: 0
发帖数量: 2845 个
工控威望: 3617 点
下载积分: 3517 分
在线时间: 3800(小时)
注册时间: 2007-11-04
最后登录: 2024-11-14
查看tingfenghu的 主题 / 回贴
3楼  发表于: 2018-03-07 20:59
只看该作者 | 小 中 大
在eplan,在项目里面新建安装板布局就可以，然后放置安装板，也就是电箱背板，在背板上放置线槽，元件2D图，
导入是在建立部件是设置的，在画图时放置即可。

在学习时使用自带部件库，上面的信息比较全，连钻孔信息都有，可以输出钻孔坐标。
二手PLC,触摸屏，伺服驱动，各类气动设备
http://shop58129605.taobao.com/
湛蓝小尔
工控交流 Q703935819
级别: 家园常客

精华主题: 0
发帖数量: 349 个
工控威望: 642 点
下载积分: 2101 分
在线时间: 80(小时)
注册时间: 2014-03-03
最后登录: 2024-07-10
查看湛蓝小尔的 主题 / 回贴
4楼  发表于: 2018-03-08 14:45
只看该作者 | 小 中 大
引用
引用第3楼tingfenghu于2018-03-07 20:59发表的  :
在eplan,在项目里面新建安装板布局就可以，然后放置安装板，也就是电箱背板，在背板上放置线槽，元件2D图，
导入是在建立部件是设置的，在画图时放置即可。

在学习时使用自带部件库，上面的信息比较全，连钻孔信息都有，可以输出钻孔坐标。

.......

大佬

我想自己画个PLC模型，乙供以后后，该如何操作
专心搞钱
Q群943838323   博图
Q群703935819   昆仑通态
tingfenghu
级别: 工控侠客

精华主题: 0
发帖数量: 2845 个
工控威望: 3617 点
下载积分: 3517 分
在线时间: 3800(小时)
注册时间: 2007-11-04
最后登录: 2024-11-14
查看tingfenghu的 主题 / 回贴
5楼  发表于: 2018-03-13 13:14
只看该作者 | 小 中 大
N久没有用过，不知道对不对，之前我还做批量建部件库的VBA，
百度一下，张工的视频，讲得比较详细。


在EPLAN propanel中三维布局，可以直接导入3维模型，导入后可以保存为EPLAN的格式，好像是EMA，
放置后可以输出2D平面布局
二手PLC,触摸屏，伺服驱动，各类气动设备
http://shop58129605.taobao.com/
shixinhua
我可以不赢，但我不可以再输
级别: 工控侠客
精华主题: 0
发帖数量: 321 个
工控威望: 3068 点
下载积分: 824 分
在线时间: 483(小时)
注册时间: 2017-03-24
最后登录: 2024-11-13
查看shixinhua的 主题 / 回贴
6楼  发表于: 2018-03-13 14:41
只看该作者 | 小 中 大
引用
引用第6楼路还要勇敢走于2018-03-13 13:38发表的  :
eplan软件哪里下载的？可不可以告知


http://www.ymmfa.com/search.php?
有很多的，直接搜索EPLAN找一个下载吧
