楼主  发表于: 2017-04-15 16:35

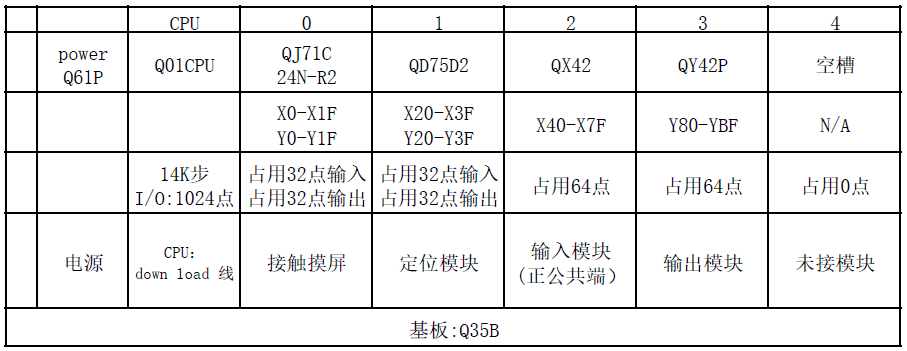

一个简单的三菱Q系列PLC IO分配例子。最近在学习非标设备的制作流程,也学学别人是如何设计机器和选择配件的。拿一些例子自己看看。
三菱plc 硬件单元分布图.pdf (262 K) 下载次数:619

[ 此帖被libin520在2017-04-21 19:54重新编辑 ]
本帖最近评分记录:
  • 下载积分:+1(zz2679493)
  • 需要高品质音乐资源+QQ群:723680148,音质好的音乐让爱车如音乐海洋。享受美妙音乐带来的超快感。音乐文件资源来聊即送。
    100759
    生活-焉知水生火热
    级别: 家园常客
    精华主题: 0
    发帖数量: 402 个
    工控威望: 570 点
    下载积分: 1405 分
    在线时间: 332(小时)
    注册时间: 2008-04-03
    最后登录: 2024-11-27
    查看100759的 主题 / 回贴
    1楼  发表于: 2017-04-17 22:10
    看不懂~~~你想表达的是什么!
    这个三菱的选型软件比较实用~~建议试试
    zz2679493
    三十而立
    级别: 略有小成
    精华主题: 0
    发帖数量: 290 个
    工控威望: 457 点
    下载积分: 14881 分
    在线时间: 272(小时)
    注册时间: 2014-06-08
    最后登录: 2023-11-24
    查看zz2679493的 主题 / 回贴
    2楼  发表于: 2017-04-19 08:06
    学习了,谢谢
    huoshi
    为所当为
    级别: 网络英雄

    精华主题: 0
    发帖数量: 2590 个
    工控威望: 21431 点
    下载积分: 14040 分
    在线时间: 2751(小时)
    注册时间: 2010-12-27
    最后登录: 2024-12-20
    查看huoshi的 主题 / 回贴
    3楼  发表于: 2017-04-19 08:08
    谢谢老师学习学习,赞一个
    yajaccc
    级别: 正式会员
    精华主题: 0
    发帖数量: 5 个
    工控威望: 99 点
    下载积分: 1339 分
    在线时间: 26(小时)
    注册时间: 2017-04-14
    最后登录: 2020-05-27
    查看yajaccc的 主题 / 回贴
    4楼  发表于: 2017-04-19 08:21
    谢谢!学习了
    初出陌路
    级别: 家园常客
    精华主题: 0
    发帖数量: 101 个
    工控威望: 552 点
    下载积分: 1639 分
    在线时间: 36(小时)
    注册时间: 2015-08-11
    最后登录: 2024-07-01
    查看初出陌路的 主题 / 回贴
    5楼  发表于: 2017-04-19 09:28
    引用
    引用第2楼libin520于2017-04-17 22:31发表的  :
    也没要特别表达什么。只是把一个程序里的硬件分配理清一下思路,为以后要是用到这些模块了。也照这么设置,应该是没什么大碍。之前也一直被IO分配困扰,对一些硬件比如输入模块,X的起始不是很了解。现在明白了。仅此而已。

    Q系列I/O地址可以分配  X8、X9、X18、X19...............Y8、Y9、Y18、Y19.........................?按你的表格来说是可以的
    tingfenghu
    级别: 工控侠客

    精华主题: 0
    发帖数量: 2845 个
    工控威望: 3617 点
    下载积分: 3517 分
    在线时间: 3809(小时)
    注册时间: 2007-11-04
    最后登录: 2024-12-22
    查看tingfenghu的 主题 / 回贴
    6楼  发表于: 2017-04-19 12:37
    这个插在不同位置就分配不同的地址,在软件组态就可以,不一定要这样,我看到很多人把通讯模块都放后面。好像怎么插都没有多大关系,只要CPU,电源确定了。其它模块在软件里设置一下就可以了。
    二手PLC,触摸屏,伺服驱动,各类气动设备
    http://shop58129605.taobao.com/
    jinluwang
    级别: 网络英雄
    精华主题: 0
    发帖数量: 44 个
    工控威望: 5166 点
    下载积分: 34255 分
    在线时间: 134(小时)
    注册时间: 2017-03-10
    最后登录: 2024-12-13
    查看jinluwang的 主题 / 回贴
    7楼  发表于: 2017-04-19 13:43
    tingfenghu
    级别: 工控侠客

    精华主题: 0
    发帖数量: 2845 个
    工控威望: 3617 点
    下载积分: 3517 分
    在线时间: 3809(小时)
    注册时间: 2007-11-04
    最后登录: 2024-12-22
    查看tingfenghu的 主题 / 回贴
    8楼  发表于: 2017-04-19 18:58
    这个占用输出输入点位,组态时大部分模块都会自动设置,如果觉得自动的不合适,自己设置也可以。
    二手PLC,触摸屏,伺服驱动,各类气动设备
    http://shop58129605.taobao.com/
    焦刘吉
    紧跟时代发展,努力做好时代青年
    级别: 工控侠客
    精华主题: 0
    发帖数量: 1459 个
    工控威望: 4682 点
    下载积分: 14975 分
    在线时间: 429(小时)
    注册时间: 2015-05-19
    最后登录: 2024-12-11
    查看焦刘吉的 主题 / 回贴
    9楼  发表于: 2017-04-20 07:02
    定位模块不错
