楼主  发表于: 2011-07-31 11:47
只看楼主 | 小 中 大
因为经常修到三菱PLC，FX1S和FX1N系列，因该板子是多层板，感觉很不好绘制原理图，不知哪们大侠能给我一份，在下非常感谢！
yjq
级别: 略有小成
精华主题: 0
发帖数量: 64 个
工控威望: 257 点
下载积分: 2445 分
在线时间: 481(小时)
注册时间: 2008-01-25
最后登录: 2023-10-29
查看yjq的 主题 / 回贴
1楼  发表于: 2011-07-31 19:29
只看该作者 | 小 中 大
图片：

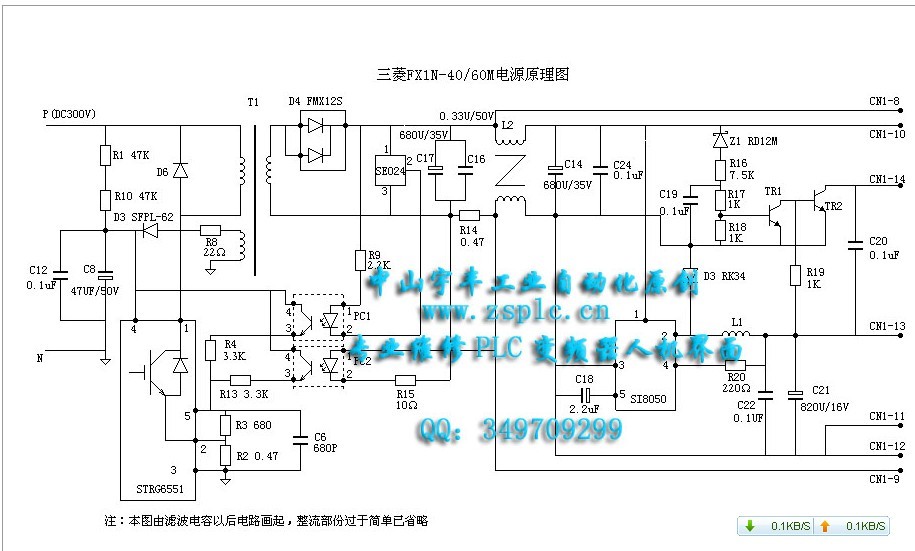

这是三菱FX1N-40的电源，也是下载的。不知是否正确供参考。
本帖最近评分记录：
  • 下载积分:+3(平凡人生) 热心助人
    平凡人生
    天道酬勤
    级别: 略有小成
    精华主题: 0
    发帖数量: 226 个
    工控威望: 333 点
    下载积分: 1611 分
    在线时间: 178(小时)
    注册时间: 2010-12-31
    最后登录: 2024-11-13
    查看平凡人生的 主题 / 回贴
    2楼  发表于: 2011-08-04 17:38
    只看该作者 | 小 中 大
    非常感谢了！
    hswangliqun
    级别: 略有小成
    精华主题: 0
    发帖数量: 229 个
    工控威望: 351 点
    下载积分: 2050 分
    在线时间: 304(小时)
    注册时间: 2009-08-24
    最后登录: 2024-11-23
    查看hswangliqun的 主题 / 回贴
    3楼  发表于: 2011-08-07 10:49
    只看该作者 | 小 中 大
    下载了，谢谢。
    zsl333
    级别: 探索解密
    精华主题: 0
    发帖数量: 31 个
    工控威望: 129 点
    下载积分: 480 分
    在线时间: 33(小时)
    注册时间: 2011-03-02
    最后登录: 2017-09-21
    查看zsl333的 主题 / 回贴
    4楼  发表于: 2011-08-11 00:19
    只看该作者 | 小 中 大
    有FX2N的吗？
