楼主  发表于: 2011-05-07 23:47
只看楼主 | 小 中 大






这些内部符号都表示什么意思呢？

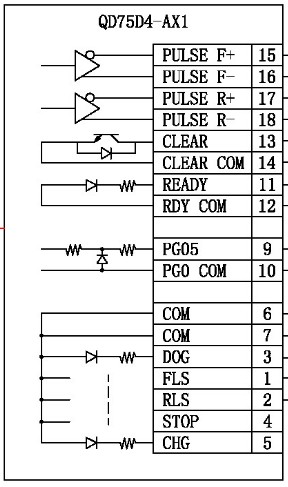

比如QD75D4里

linzhenfu
级别: 略有小成
精华主题: 0
发帖数量: 194 个
工控威望: 305 点
下载积分: 625 分
在线时间: 266(小时)
注册时间: 2007-07-15
最后登录: 2024-11-12
查看linzhenfu的 主题 / 回贴
1楼  发表于: 2011-05-08 01:58
只看该作者 | 小 中 大
基础知识.
shinelee520
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看shinelee520的 主题 / 回贴
2楼  发表于: 2011-05-08 12:44
只看该作者 | 小 中 大
基础知识是什么？或者您能告诉我应该查那本手册吗？
shinelee520
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看shinelee520的 主题 / 回贴
3楼  发表于: 2011-05-08 12:47
只看该作者 | 小 中 大
因为感觉有些符号不是国标，所以不是很明白，第3个图二极管右边的是电阻吗？
初学电
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看初学电的 主题 / 回贴
4楼  发表于: 2011-05-10 10:03
只看该作者 | 小 中 大
只能看出13和14脚，和PLC的输出一样
初学电
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看初学电的 主题 / 回贴
5楼  发表于: 2011-05-10 10:05
只看该作者 | 小 中 大
PLC的输出Y的常开或是常闭
初学电
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看初学电的 主题 / 回贴
6楼  发表于: 2011-05-10 10:10
只看该作者 | 小 中 大
11脚和12脚二极管和电阻的串连
