高手把我这个电路图变成梯形图，最好著名下加点解释更好。电路图最上面有容断器和停止按钮的闭点！初学者
z4131246
华铭工控
级别: 工控侠客
精华主题: 0
发帖数量: 582 个
工控威望: 2562 点
下载积分: 23788 分
在线时间: 521(小时)
注册时间: 2010-10-22
最后登录: 2022-08-19
查看z4131246的 主题 / 回贴
1楼  发表于: 2011-06-13 08:28
全看 | 小 中 大
一句话 想扁你们 有你们这么欺负新手的吗，你们的程序他看得懂？
LZ的图工作原理是这样的：
当按下SB1时KM1得电自锁 KM2得电星行启动 KT得电延时开始 延时结束KM2断开 KM3接通三角形运行
当按下SB2时电路工作停止

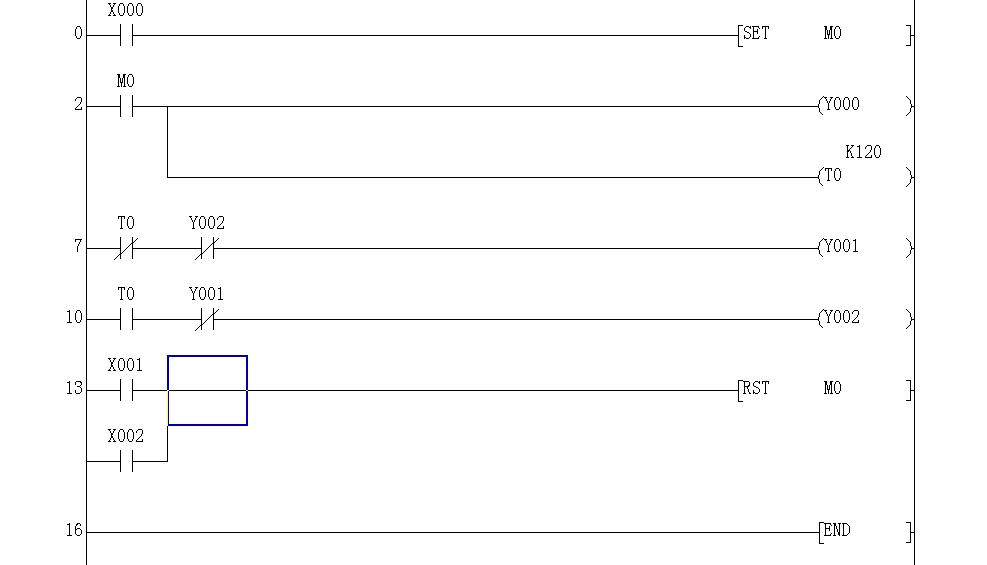

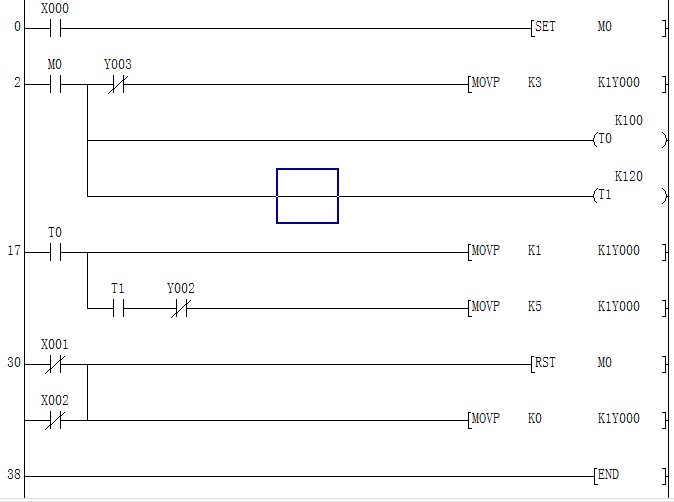

上图X0为启动 X1为停止 X2接热继电器过载保护常开 Y0接KM1  Y1接KM2 Y2接KM3
