案例背景

在一家大型钢铁冶炼厂中，熔炉是生产过程的核心设备，广泛应用于金属冶炼、铸造和加工步骤，如钢铁的冶炼和精炼。为了确保熔炉在最佳状态下运行，并防止潜在的故障或事故，该厂需要对熔炉及厂房内相关设备的多个关键参数进行实时监测。这些关键参数包括进出口温度、压力、水位、燃料消耗以及空气成分等。
当前，该厂面临的挑战是厂房传感器种类繁杂、数量较多，同时现场只有一台工控机，无法满足多张采集设备的使用，从而无法满足多设备监测和控制需求。因此，阿尔泰科技结合自身产品以及方案的可靠性，推出以下方案——工控机+PCIe-PCIe-T1S10扩展套件+数据采集卡。

解决方案

为解决上述问题，使用阿尔泰科技推出PCIe-PCIe-T1S10扩展套件，该套件是基于PCI Express技术的远程扩展解决方案。具体方案如下：

1、 扩展机箱方案

PCIe-PCIe-T1S10扩展套件：该套件可以有效扩展现有工控机的PCI Express槽位。其工作原理基于高带宽的PCI Express技术，通过远程扩展实现对更多PCIe模块的控制。扩展套件的核心特点包括：

高带宽传输：PCIe-PCIe-T1S10采用第三代PCIe x16通信技术，能够提供高达16GB/s的带宽，确保数据传输的高速性和稳定性。

硬件与软件兼容性：该套件具有完全透明的硬件和软件兼容性，可以快速识别安装在系统中的PCIe板卡，无需额外安装驱动程序或软件。

远程连接：支持使用高质量的光纤或铜缆将PC机与PCI Express设备进行远距离连接，适用于工业控制和自动化测量的现场应用。
（见图2）

2、组件配置

PCIe-7315：作为主计算机中的PCIe扩展卡，PCIe-7315负责将扩展机箱中的PCIe模块与主计算机进行连接。其功能包括数据传输、接口扩展和系统集成。

IPC-PCE-ART-T1S10：这是扩展机箱的核心组件，配合PCIe-7315使用，通过光纤或铜缆与主计算机进行高速数据传输。该机箱提供额外的PCI Express槽位，支持多种PCIe模块的安装和连接。


实施方案

步骤一：在主计算机中安装PCIe-7315扩展卡。

步骤二：将PCIe-7315与IPC-PCE-ART-T1S10扩展机箱通过光纤或铜缆连接。

步骤三：在IPC-PCE-ART-T1S10扩展机箱中安装所需的PCIe模块，用于监测和控制熔炉及相关设备的关键参数。

步骤四：配置系统，确保所有扩展的PCIe模块能够被主计算机识别并正常工作。

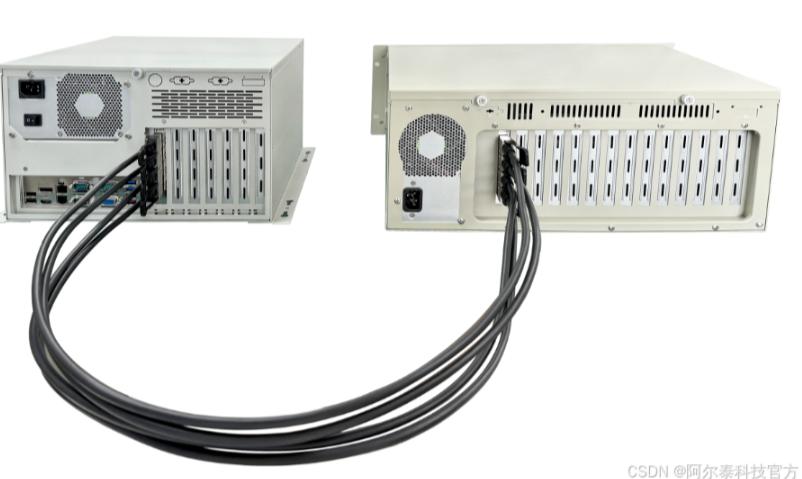

（见图3）

通过以上解决方案，厂方将能够有效扩展现有工控机的插槽数量，满足对多待测单元的多场景监测需求，保障生产过程的安全性和稳定性。
