前两天发的帖子- 多功能信号转换器.doc (1077 K) 下载次数:105 关注和感兴趣的朋友挺多的，大家也提了一些意见和建议。今天就统一回复一下大家。最近几天有点忙，没来的及回复大家，大家见谅。---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
之前的贴子如下：
之前调试总是要用USB转RS232电缆，有时候又要用USB-422,有时候又要RS232-RS485,有时候和电路板通讯还需要TTL信号，甚至有时候要用到CAN和光纤信号。如果这些信号相互转换电缆都买全简直不可思议。
本人近日为了调试方便自己开发了一个基于CPLD的信号转换模块，模块接口包括，1.USB,2.rs232 ,3.RS422,4.RS485,5.TTL, 6.CAN,7.光纤（单模SC接头，标配15KM,可以定制100KM），共以上7中工业常用电平。这些电平信号中任意两个信号可以通过拨码开关任意转换。一共21种组合（我应该没有算错吧）。信号有效频率最高可达5M.几乎涵盖所有工业场合。
一个模块搞定所有需求，省钱省地方，还方便。
为了方便站内各位朋友的调试，有人需要可以在本帖子下面留言，我统计一下人数，如果人数多的话我就做一批提供给大家，少的话就算了，成本价给各位了，以后大家相互帮助。
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
针对大家上次的提问现在统一答复如下：

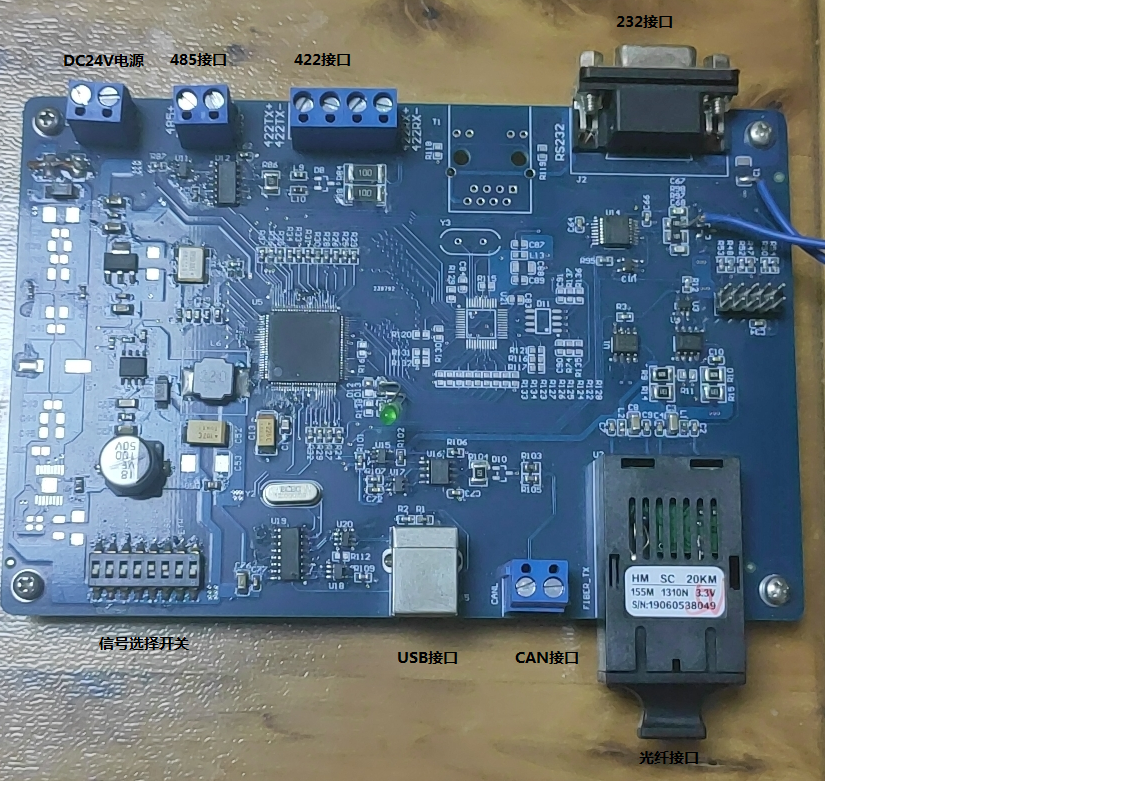

1.当前板子正面外观如上图所示，当前没有TTL电平，后期会增加上去。
2.左下角信号选择开关为8位选择开关，其中前7位每一位对应一种信号（板子上有丝印）
3.把其中两个信号打到ON,则两个信号之间的转换自动开启，连接对应的接口信号便可以。
4.USB接口需要转驱动，USB连接电缆后自动安装完成，如果没有安装完成用驱动精灵刷一下就好了。对于WIN10系统，我在网上查了一下，也有对应的驱动。
5.功能都是经过我现场应用和测试的，这个大家放心。

为了方便大家的交流和统计人数，根据站内朋友的建议创建了一个QQ群：工控人互助：932172096。
感兴趣或者有意入手的朋友可以加群，完了我给大家汇报情况。
第一次发图片不知道能不能成功，不能成功的话，大家可以进群我给发照片。
   多功能信号转换器.doc (1077 K) 下载次数:105
多功能信号转换器.doc (1077 K) 下载次数:105

强烈建议取消外部供电！！！尽量想办法取消外部+24V供电！
