楼主  发表于: 2018-08-20 10:16
全看 | 小 中 大

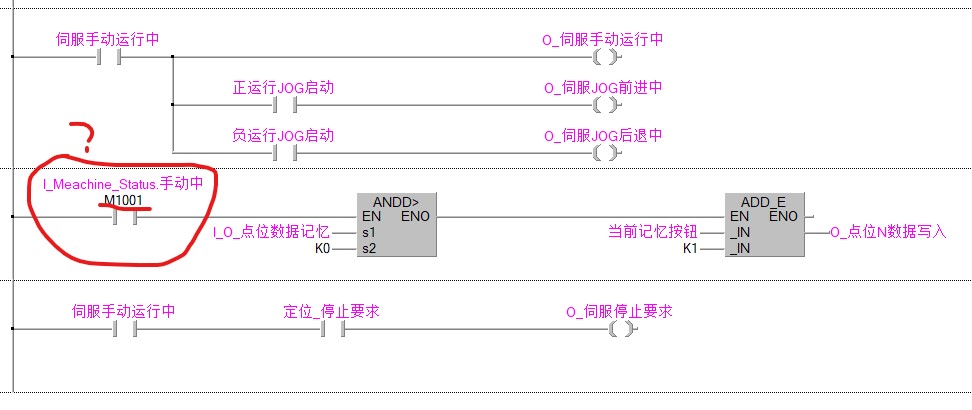

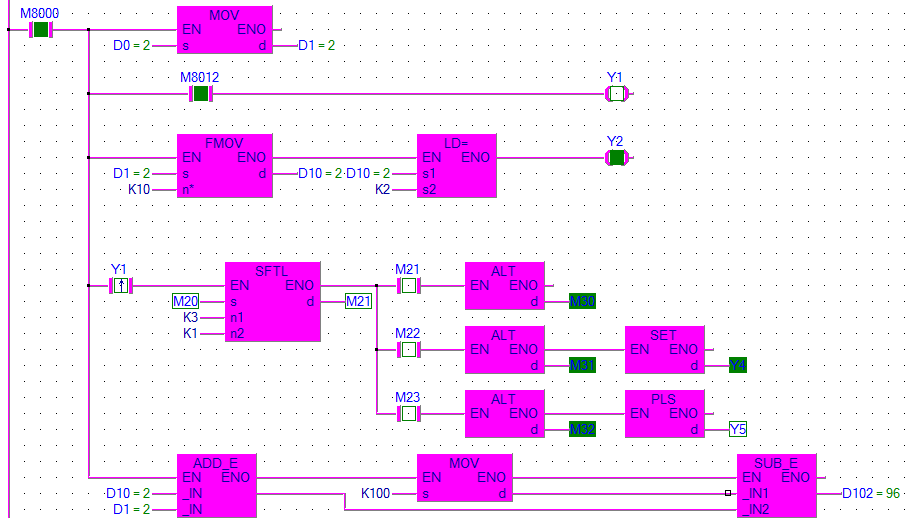

三菱的，结构化编程，看编程思维，不用详细看动作 ！
欢迎一起讨论！（感觉还好的话送点积分给我，我要改名字！）
[ 此帖被18706185276在2018-08-20 16:33重新编辑 ]
附件： 程序.zip (3544 K) 下载次数:11890
网站提示: 请不要用迅雷下载附件，容易出错
本帖最近评分记录：
  • 下载积分:+5(renjiawonder) 结构编程
  • 下载积分:+1(aaa2073) 感谢分享！
  • 下载积分:+1(一水知寒) 好贴好贴！
  • 下载积分:+1(工控老杜) 好贴好贴！
  • 下载积分:+1(zhao82159217)
  • 下载积分:+1(zhuo610616) 真诚感谢！
  • 下载积分:+1(上官文博) 真诚感谢！
    nos001
    级别: 探索解密
    精华主题: 0
    发帖数量: 54 个
    工控威望: 110 点
    下载积分: 814 分
    在线时间: 42(小时)
    注册时间: 2018-03-31
    最后登录: 2022-10-06
    查看nos001的 主题 / 回贴
    1楼  发表于: 2019-07-19 21:40
    全看 | 小 中 大
    结构化，程序大，有条理，值得借鉴。
    就是定义在一页的全局变量太多，感觉应该分页。
    其实不知道硬件，不知道用途，还是挺难看懂。

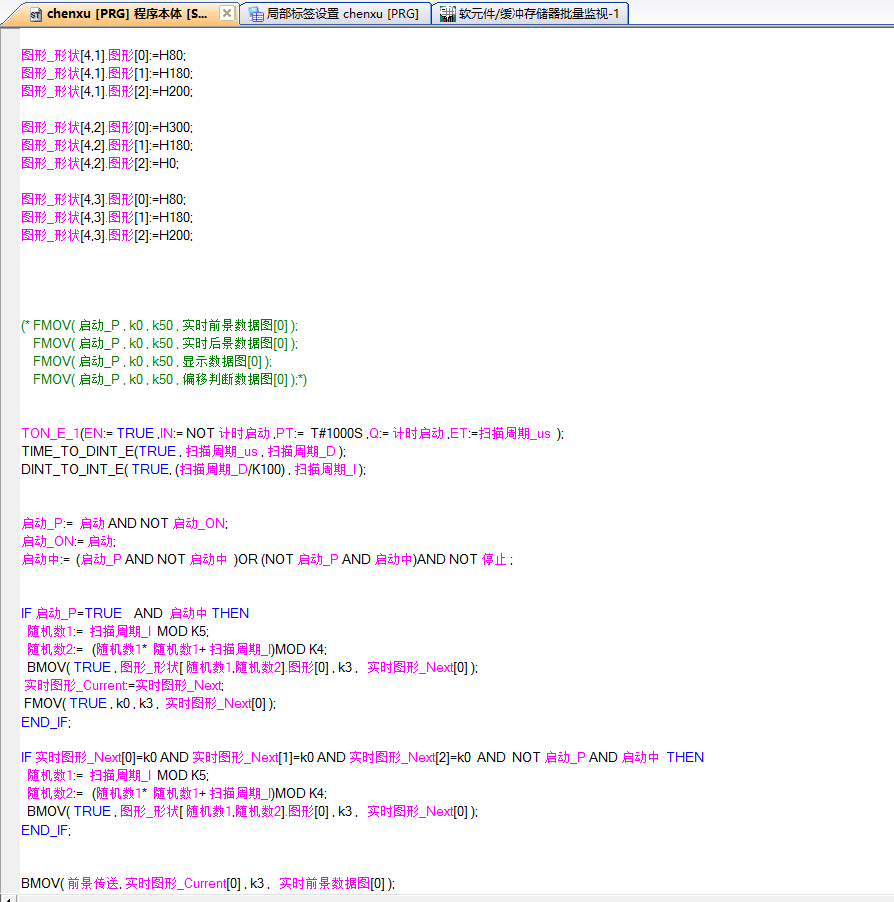

    还是更喜欢st编程，自定义定时器感觉比gx works 内建的好用。
    复制代码
    1. (******************************************************************************
    2. * 从自动包装切换到手动操作
    3. * 如果前面进行过“自动包装”，切换到“手动操作”时进行一次初始化
    4. *****************************************************************************)
    5. IF HmiKey_ManualOP THEN
    6.
    7.     IF( bMode_Manual = FALSE ) THEN
    8.
    9.         bMode_Manual := TRUE;
    10.         bMode_Auto   := FALSE;
    11.         HmiKey_AutoPack := FALSE;
    12.         HmiKey_FillPack := FALSE;
    13.         HmiKey_EmptyBagTest := FALSE;
    14.         HmiKey_FillBagOne := FALSE;
    16.
    17.         ZRST( TRUE, Y001, Y004 );
    18.         ZRST( TRUE, Y006, Y007 );
    19.         ZRST( TRUE, Y010, Y011 );
    20.         ZRST( TRUE, Y013, Y017 );
    21.         ZRST( TRUE, Y020, Y027 );
    22.
    23.         Tcnt_10[ IDX_DOWN_FILL_DLY ].reset := TRUE;
    24.         Tcnt_10[ IDX_DOWN_FILL ].reset := TRUE;
    25.         Tcnt_10[ IDX_PULL_FILM_DLY ].reset := TRUE;
    26.         Tcnt_10[ IDX_VERT_SEAL_DLY ].reset := TRUE;
    27.         Tcnt_10[ IDX_VERT_SEAL ].reset := TRUE;
    28.
    29.         Tcnt_10[ IDX_KNURL_DLY ].reset := TRUE;
    30.         Tcnt_10[ IDX_KNURL ].reset := TRUE;
    31.         Tcnt_10[ IDX_VACUUM_BOX_CLOSE_DLY ].reset := TRUE;
    32.         Tcnt_10[ IDX_BAG_FOLD_DLY ].reset := TRUE;
    33.         Tcnt_10[ IDX_BAG_FOLD ].reset := TRUE;
    34.
    35.         Tcnt_10[ IDX_BAG_CUT_DLY ].reset := TRUE;
    36.         Tcnt_10[ IDX_BAG_CUT ].reset := TRUE;
    37.         Tcnt_10[ IDX_VACUUMIZE ].reset := TRUE;
    38.         Tcnt_10[ IDX_HEAT_SEAL ].reset := TRUE;
    39.         Tcnt_10[ IDX_SEAL_KEEP ].reset := TRUE;
    40.         Tcnt_10[ IDX_SEAL_COOL ].reset := TRUE;
    41.
    42.     END_IF;
    43.
    44. ELSE
    46.     RST( TRUE, bMode_Manual );
    47.
    48. END_IF;
    49. (******************************************************************************
    50. * 从手动操作切换到自动包装
    51. * 如果前面进行过“手动操作”，切换到“自动包装”时进行一次初始化
    52. *****************************************************************************)
    53. IF HmiKey_AutoPack THEN
    54.
    55.     IF( bMode_Auto = FALSE ) THEN      (* 初始化 *)
    56.
    57.         bMode_Auto   := TRUE;
    58.         bMode_Manual := FALSE;
    59.         HmiKey_ManualOP := FALSE;
    60.         HmiKey_Knurling := FALSE;
    61.
    62.         ZRST( TRUE, Y001, Y004 );
    63.         ZRST( TRUE, Y006, Y007 );
    64.         ZRST( TRUE, Y010, Y011 );
    65.         ZRST( TRUE, Y013, Y017 );
    66.         ZRST( TRUE, Y020, Y027 );
    67.
    68.         Tcnt_10[ IDX_DOWN_FILL_DLY ].reset := TRUE;
    69.         Tcnt_10[ IDX_DOWN_FILL ].reset := TRUE;
    70.         Tcnt_10[ IDX_PULL_FILM_DLY ].reset := TRUE;
    71.         Tcnt_10[ IDX_VERT_SEAL_DLY ].reset := TRUE;
    72.         Tcnt_10[ IDX_VERT_SEAL ].reset := TRUE;
    73.
    74.         Tcnt_10[ IDX_KNURL_DLY ].reset := TRUE;
    75.         Tcnt_10[ IDX_KNURL ].reset := TRUE;
    76.         Tcnt_10[ IDX_VACUUM_BOX_CLOSE_DLY ].reset := TRUE;
    77.         Tcnt_10[ IDX_BAG_FOLD_DLY ].reset := TRUE;
    78.         Tcnt_10[ IDX_BAG_FOLD ].reset := TRUE;
    79.
    80.         Tcnt_10[ IDX_BAG_CUT_DLY ].reset := TRUE;
    81.         Tcnt_10[ IDX_BAG_CUT ].reset := TRUE;
    82.         Tcnt_10[ IDX_VACUUMIZE ].reset := TRUE;
    83.         Tcnt_10[ IDX_HEAT_SEAL ].reset := TRUE;
    84.         Tcnt_10[ IDX_SEAL_KEEP ].reset := TRUE;
    85.         Tcnt_10[ IDX_SEAL_COOL ].reset := TRUE;
    86.
    87.     END_IF;
    88.
    89. ELSE
    91.     bMode_Auto := FALSE;               (* 如果切换到“手动操作”，这条语句必然被执行 *)
    92.
    93. END_IF;
    95. (******************************************************************************
    96. * brief  按键扫描与互锁
    97. * note
    98. *****************************************************************************)
    99. HmiKey_Scan_InterLock();
    102. (******************************************************************************
    103. * brief  自动包装（填充包装）按键事件处理
    104. * note
    105. *****************************************************************************)
    107. (* 按键生效，下降沿 *)
    108. IF( LDP( TRUE, KeyID_FillPack ) AND ( bY0_out_watch = FALSE ) ) THEN
    109.      PackingFlow := FLOW_STANDBY;
    110. END_IF;
    112. (* 按键生效，下降沿 *)
    113. IF( LDF( TRUE, KeyID_FillPack ) ) THEN
    114.      PackingFlow := FLOW_END;
    115. END_IF;
    117. (******************************************************************************
    118. * brief  空袋调试 按键事件处理
    119. * note
    120. *****************************************************************************)
    122. (* 按键生效，上升沿 *)
    123. IF( LDP( TRUE, KeyID_EmptyBagTest ) AND ( bY0_out_watch = FALSE ) ) THEN
    124.      PackingFlow := FLOW_STANDBY;
    125. END_IF;
    127. (* 按键生效，下降沿 *)
    128. IF( LDF( TRUE, KeyID_EmptyBagTest ) ) THEN
    129.      PackingFlow := FLOW_END;
    130. END_IF;
    132. (******************************************************************************
    133. * brief 制袋一个 按键事件处理
    134. * note
    135. *****************************************************************************)
    136.
    137. (* 按键生效，下降沿 *)
    138. IF( LDP( TRUE, KeyID_FillBagOne ) AND ( bY0_out_watch = FALSE ) ) THEN
    139.      PackingFlow := FLOW_STANDBY;
    140. END_IF;
    142. (* 按键生效，下降沿 *)
    143. IF( LDF( TRUE, KeyID_FillBagOne ) ) THEN
    144.      PackingFlow := FLOW_END;
    145. END_IF;
    147. (******************************************************************************
    148. * 拉膜皮带
    149. *
    150. * 伺服电机通过传动杆驱动拉膜皮带，拉膜气缸控制拉膜皮带：
    151. * 抱紧下料筒的包装膜
    152. * 松开下料筒的包装膜
    153. *****************************************************************************)
    154. IF( bMode_Auto )  THEN
    155.
    156.      IF( HmiKey_BeltFlimPull ) THEN
    157.
    158.          SET( TRUE, Y_BeltPullFilm_cylinder );
    159.      ELSE
    160.          RST( TRUE, Y_BeltPullFilm_cylinder );
    161.      END_IF;
    162.
    163. END_IF;
    164. (******************************************************************************
    165. * 真空泵
    166. *
    167. *****************************************************************************)
    168. IF( bMode_Auto ) THEN
    169.
    170.     IF( HmiKey_VacuumPump ) THEN
    171.
    172.         SET( TRUE, Y_VacuumPump_SSR );
    173.     ELSE
    174.         RST( TRUE,Y_VacuumPump_SSR );
    175.     END_IF;
    176.
    177. END_IF;
    179. (******************************************************************************
    180. * 跑遍纠正
    181. *
    182. * HmiPB_MoveLeft     HMI“自动包装”界面“跑偏纠正”左移按钮
    183. * HmiPB_MoveRight    HMI“自动包装”界面“跑偏纠正”右移按钮
    184. * Limit_Left         左移限位开关
    185. * Limit_Right        右移限位开关
    186. *****************************************************************************)
    187. IF( HmiKey_MoveLeft AND ( NOT ix_PackFilm_Limit_L ) ) THEN
    188.
    189.     SET( TRUE, Y_MoveLeft_SSR );
    190. ELSE
    191.     RST( TRUE, Y_MoveLeft_SSR );
    192. END_IF;
    194. IF( HmiKey_MoveRight  AND ( NOT ix_PackFilm_Limit_R ) )THEN
    195.
    196.     SET( TRUE, Y_MoveRight_SSR );
    197. ELSE
    198.     RST( TRUE, Y_MoveRight_SSR );
    199. END_IF;
    [ 此帖被nos001在2019-07-19 21:47重新编辑 ]
