元器件：3个电磁阀，3个气缸，2个按钮，时间继电器和中间继电器

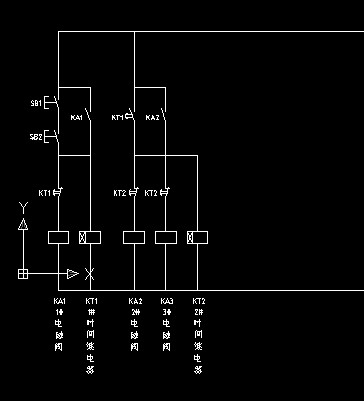

要求：双手按下启动按钮，电磁阀1动作气缸1下降，延时2秒后上升，同时电磁阀2动作，气缸2动作，电磁阀3动作，气缸3动作，延时2秒后，电磁阀2和电磁阀3同时断开，求电路图，谢谢
sz518104
级别: 家园常客
精华主题: 0
发帖数量: 916 个
工控威望: 788 点
下载积分: 17726 分
在线时间: 382(小时)
注册时间: 2009-01-05
最后登录: 2024-01-19
查看sz518104的 主题 / 回贴
1楼  发表于: 2014-03-24 21:42
全看 | 小 中 大

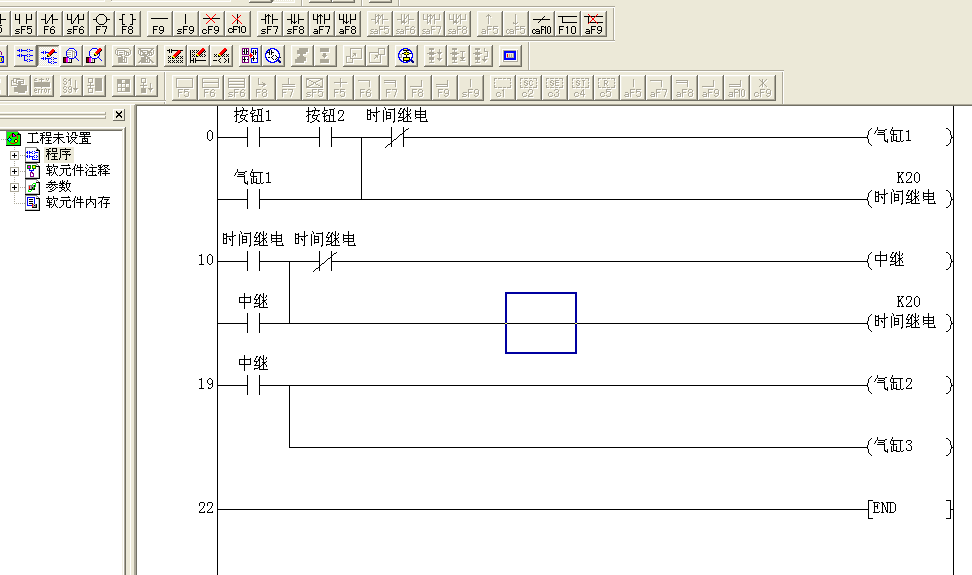

传统的电路图也就是演变过来的梯形图，这一点很好做啊，自己多想想啊
