余香深深
级别: 探索解密
精华主题: 0
发帖数量: 27 个
工控威望: 147 点
下载积分: 3327 分
在线时间: 31(小时)
注册时间: 2013-04-19
最后登录: 2013-06-19
查看余香深深的 主题 / 回贴
楼主  发表于: 2013-04-21 10:25
全看 | 小 中 大

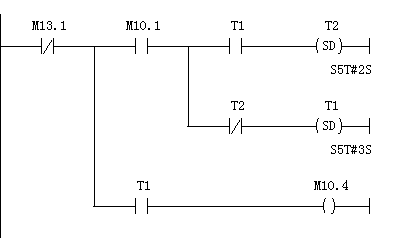

请问这个梯形图程序是什么意思啊

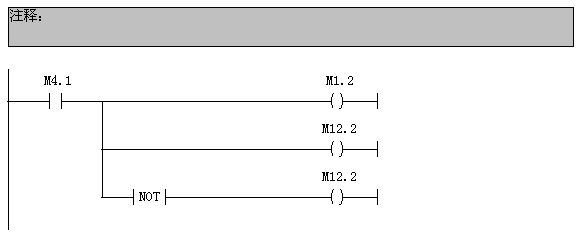

为什么第二行和第三行输出一样呢？这是什么功能？

看完这个麻烦再看一下24楼，谢谢。
[ 此帖被余香深深在2013-04-24 08:56重新编辑 ]
sjm213
有小知识，无大学问。
级别: 论坛版主

精华主题: 7 篇
发帖数量: 5196 个
工控威望: 7419 点
下载积分: 158730 分
在线时间: 3159(小时)
注册时间: 2007-11-21
最后登录: 2024-11-18
查看sjm213的 主题 / 回贴
1楼  发表于: 2013-04-21 13:23
全看 | 小 中 大
根据PLC自上而下、自左而右的扫描原则，第二行的M12.2才是没用的，它的状态会被第三行的M12.2执行结果覆盖掉。
M4.1  ON 时     M12.2 OFF

M4.1  OFF 时     M12.2 ON
sjm213
有小知识，无大学问。
级别: 论坛版主

精华主题: 7 篇
发帖数量: 5196 个
工控威望: 7419 点
下载积分: 158730 分
在线时间: 3159(小时)
注册时间: 2007-11-21
最后登录: 2024-11-18
查看sjm213的 主题 / 回贴
2楼  发表于: 2013-04-22 08:49
全看 | 小 中 大
理论上是M12.2先ON再OFF
但是因为你这两条程序紧挨着编写，中间未用到M12.2的触点，所以M12.2是在第一个线圈处ON了到第二个线圈马上OFF
这种脉冲信号无意义
sjm213
有小知识，无大学问。
级别: 论坛版主

精华主题: 7 篇
发帖数量: 5196 个
工控威望: 7419 点
下载积分: 158730 分
在线时间: 3159(小时)
注册时间: 2007-11-21
最后登录: 2024-11-18
查看sjm213的 主题 / 回贴
3楼  发表于: 2013-04-22 09:00
全看 | 小 中 大

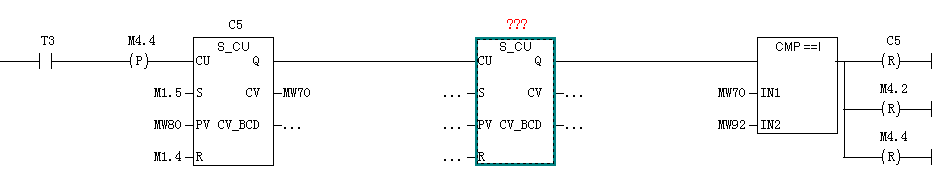

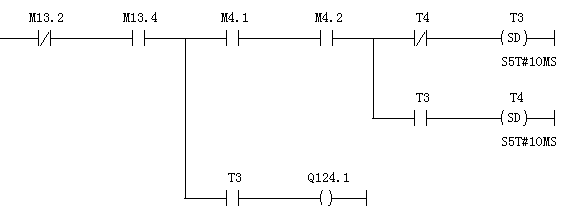

定时器T3时间到，计数器C5加1，计数值存储到MW70；
当不断计数到MW70数值与MW92数据相等时，复位计数器C5以及M4.2和M4.4；
红色问号处是没有给定编号的计数器，M4.4不给复位也不会有问题吧，它本身就是边沿脉冲信号（如果没有其他地方用到）
sjm213
有小知识，无大学问。
级别: 论坛版主

精华主题: 7 篇
发帖数量: 5196 个
工控威望: 7419 点
下载积分: 158730 分
在线时间: 3159(小时)
注册时间: 2007-11-21
最后登录: 2024-11-18
查看sjm213的 主题 / 回贴
4楼  发表于: 2013-04-22 09:04
全看 | 小 中 大
程序编译错误，根本写不进PLC中。
sjm213
有小知识，无大学问。
级别: 论坛版主

精华主题: 7 篇
发帖数量: 5196 个
工控威望: 7419 点
下载积分: 158730 分
在线时间: 3159(小时)
注册时间: 2007-11-21
最后登录: 2024-11-18
查看sjm213的 主题 / 回贴
5楼  发表于: 2013-04-22 19:30
全看 | 小 中 大
引用
引用第21楼qq328876860于2013-04-22 18:21发表的  :

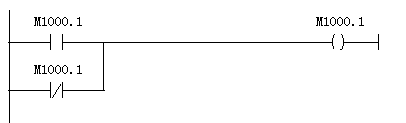

据经验这是双线圈错误，我不知道为什么能编译过去，更不知道设计人员写这样的程序有什么意思！ 汗！！！

双线圈对于我们的编程逻辑而言可能会造成意外的错误，但对于PLC本身并非是错误，不影响其编译。
