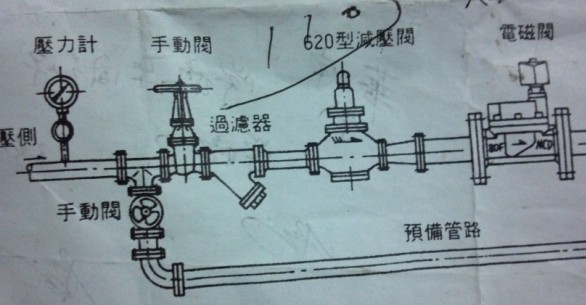

                               如题,现在又在图纸里面加一张电箱内部实物布局图,以便安装,大家给我支招呀,用什么软件画?还有就是,我现在用AUTO2008,画起来很麻烦,有电器实物图库吗?比如D1210交流接触器,变频器等等都实物图库,现在机械工程师也跑路了,总共还想要我暂时代替一下出分解图和装配流程图,如下图 装配流程图

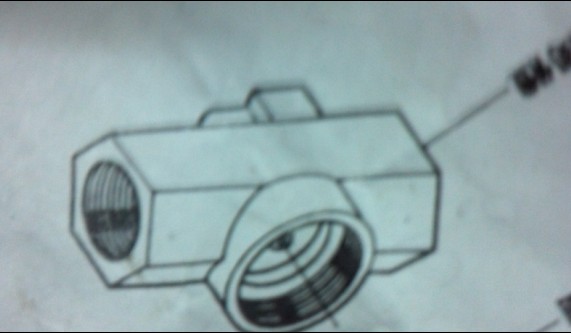

分解图
    这分解图好像就是实物图,大家说说都是什么软件制作出来都呀?
ymr78419972
宿命的轮回注定了要让我们去追逐那些难以企及却又十分向往的美丽
级别: 工控侠客
精华主题: 0
发帖数量: 587 个
工控威望: 2719 点
下载积分: 16620 分
在线时间: 270(小时)
注册时间: 2009-05-10
最后登录: 2024-11-16
查看ymr78419972的 主题 / 回贴
1楼  发表于: 2012-12-07 09:13

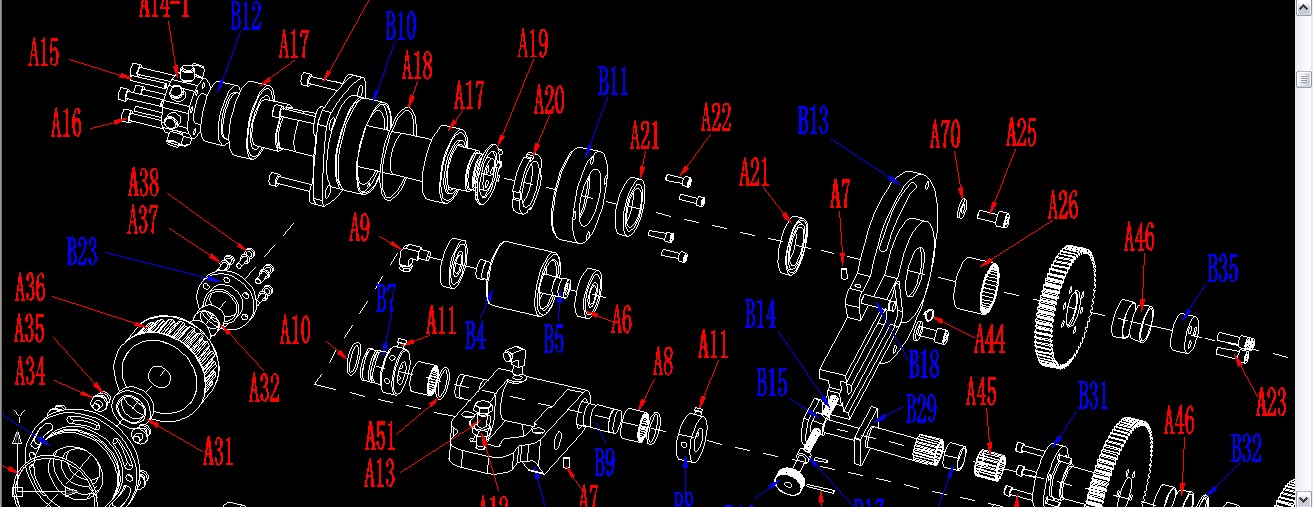

这个用三维软件嘛,传说中的组装或者爆炸图都可以这么做。你只要知道东西的实际尺寸,然后在三维软件里加入这些零件,然后建立装配体,意思就是在三维软件里把所有零件画出来,然后再在三维软件里当成实物装配一次。在装配的过程中,实际装配在一起的,你可以运用平时但有一定距离等方法让所有零件形成一个在空间上的分布。然后出CAD格式,所有的实物就会以二维轮廓的方式自动生成CAD图纸。你可以用SOLIDWORKS  或者PRO-E  一般只要有装配功能的三维软件都靠谱。
