楼主  发表于: 2012-06-26 15:27
全看 | 小 中 大
 视频里的是我单位的发泡设备，不知道它的传动是靠什么，有高手知道的么，最好带点原理和更多的资料

没有齿轮，没有链条，那个平台是铝合金的

http://www.56.com/u30/v_Njk1MjM1Mzk.html

http://v.youku.com/v_show/id_XNDIwMTE1ODMy.html

第一个不行就看第二个

设备造价360W，意大利进口

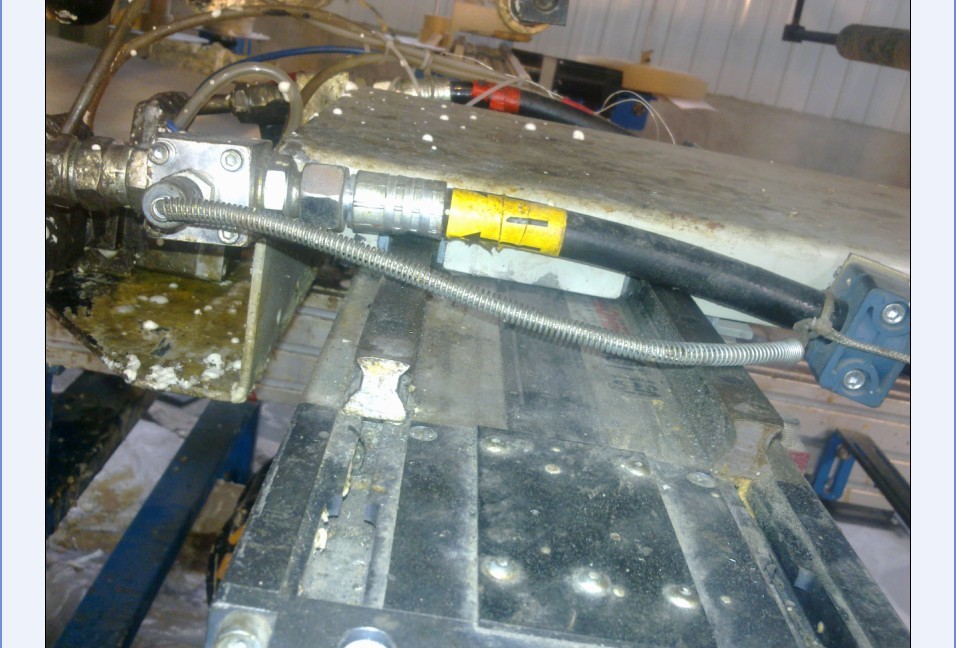

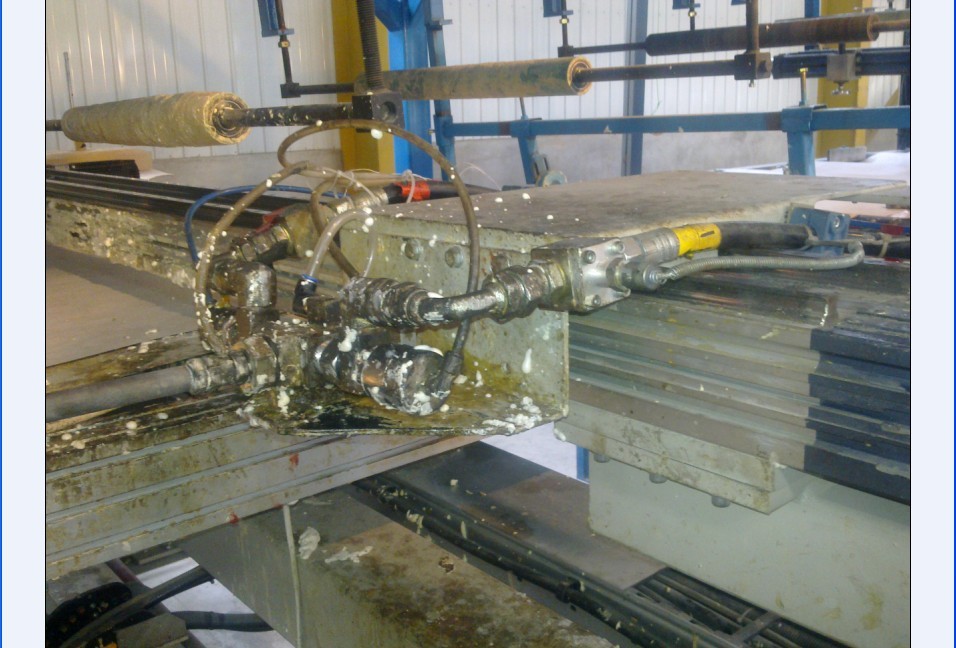

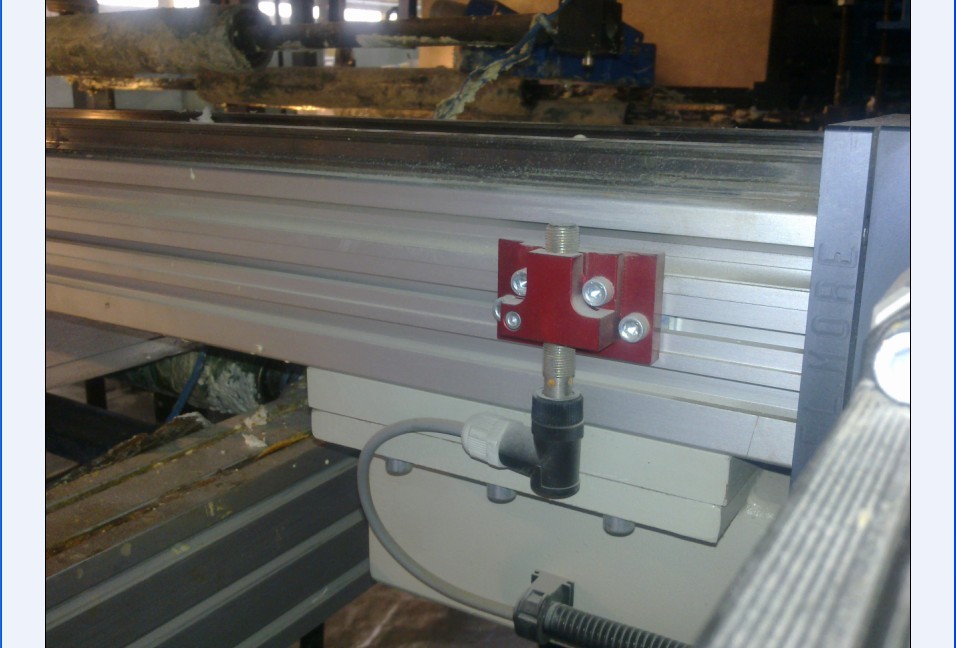

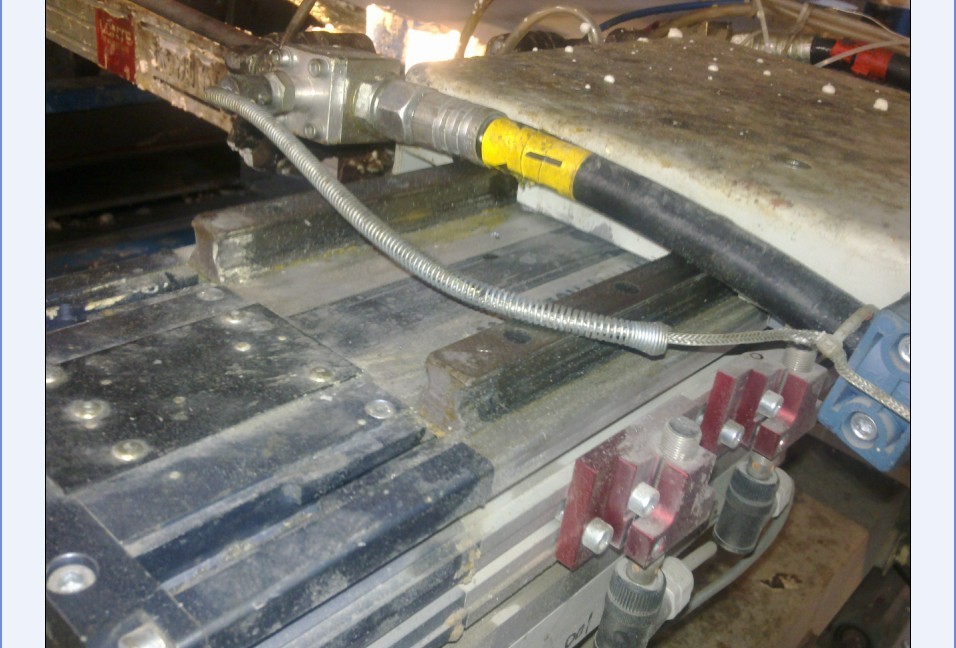

绝对不是气动的，驱动方式是伺服电机，下面有几个图片，是我用手机照的，你们看下

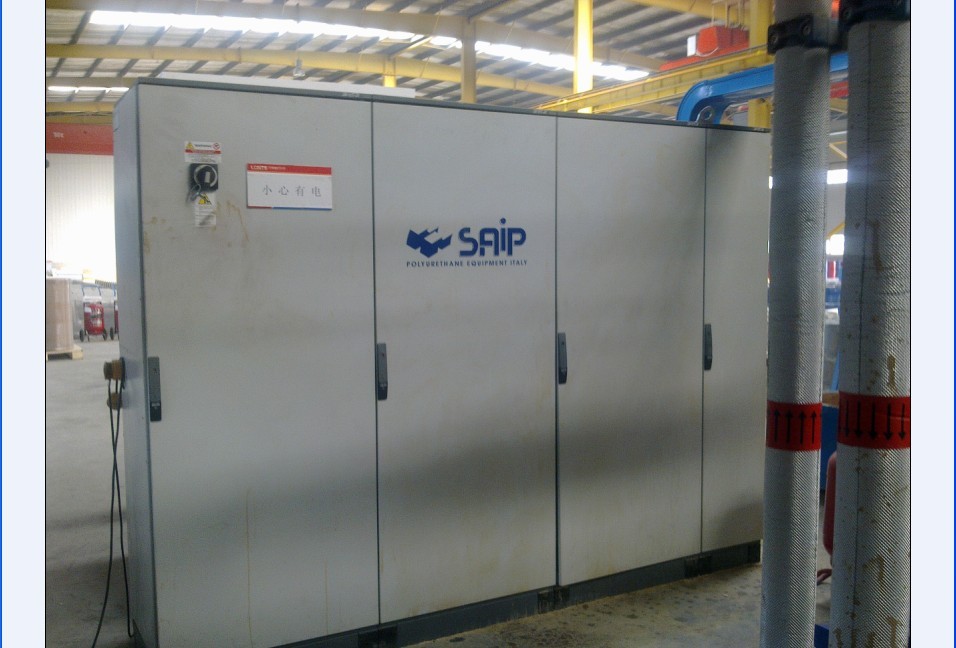

这个是配电柜

[ 此帖被lidanguofeng在2012-06-27 13:02重新编辑 ]
绝世精灵
略懂、略懂……
级别: 工控侠客
精华主题: 0
发帖数量: 366 个
工控威望: 4813 点
下载积分: 1976 分
在线时间: 403(小时)
注册时间: 2007-09-08
最后登录: 2024-06-11
查看绝世精灵的 主题 / 回贴
1楼  发表于: 2012-06-26 15:59
全看 | 小 中 大
同步带或者丝杠，  在平台中央有一条不锈钢薄盖板，这个是防尘的，掀起来就可以看见传动机构了
楼主留言：
绝对不是，我们都看过了，研究好长时间了
绝世精灵
略懂、略懂……
级别: 工控侠客
精华主题: 0
发帖数量: 366 个
工控威望: 4813 点
下载积分: 1976 分
在线时间: 403(小时)
注册时间: 2007-09-08
最后登录: 2024-06-11
查看绝世精灵的 主题 / 回贴
2楼  发表于: 2012-06-26 16:05
全看 | 小 中 大
再猜一次，，会不会是磁耦合的
楼主留言：
说说原理
绝世精灵
略懂、略懂……
级别: 工控侠客
精华主题: 0
发帖数量: 366 个
工控威望: 4813 点
下载积分: 1976 分
在线时间: 403(小时)
注册时间: 2007-09-08
最后登录: 2024-06-11
查看绝世精灵的 主题 / 回贴
3楼  发表于: 2012-06-27 14:15
全看 | 小 中 大
看完图片，不清晰，主要的传动部位没有拍到， 试分析如下
1、此伺服电机不是精密定位控制，所以不会是滚珠丝杠，

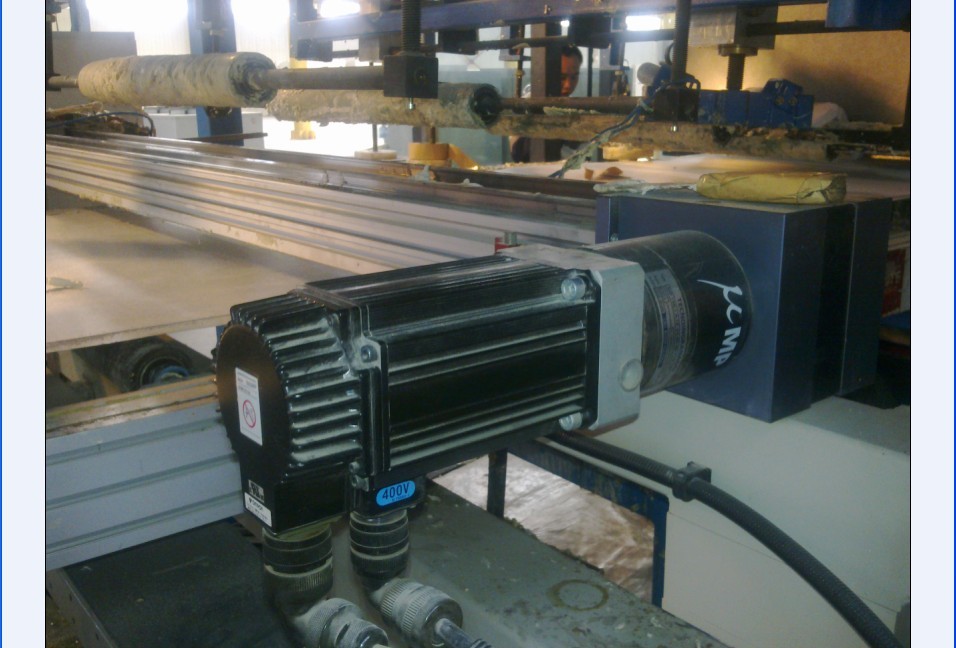

2、运动距离长，同步带的可能性大，但看图片，电机的安装方式与平台是同轴连接，所以不应是同步带，同步带一般是平行，或者垂直安装。
3、联想到以前见过的丝网印刷机的刮板用的就是，伺服+磁耦合光杠，这种可能性比较大，
楼主留言：
主要的传送部分就是一个轨道（就是那个铝合金的），然后上面一个平台，没有任何东西是和那个平台连着的，如果机器没干活用手可以来回滑来滑去。这玩意买的时候我们研究了很长时间不知道里面到底是什么，拆开那个不可能，300多W，拆完按不上就操蛋了
绝世精灵
略懂、略懂……
级别: 工控侠客
精华主题: 0
发帖数量: 366 个
工控威望: 4813 点
下载积分: 1976 分
在线时间: 403(小时)
注册时间: 2007-09-08
最后登录: 2024-06-11
查看绝世精灵的 主题 / 回贴
4楼  发表于: 2012-06-27 14:26
全看 | 小 中 大

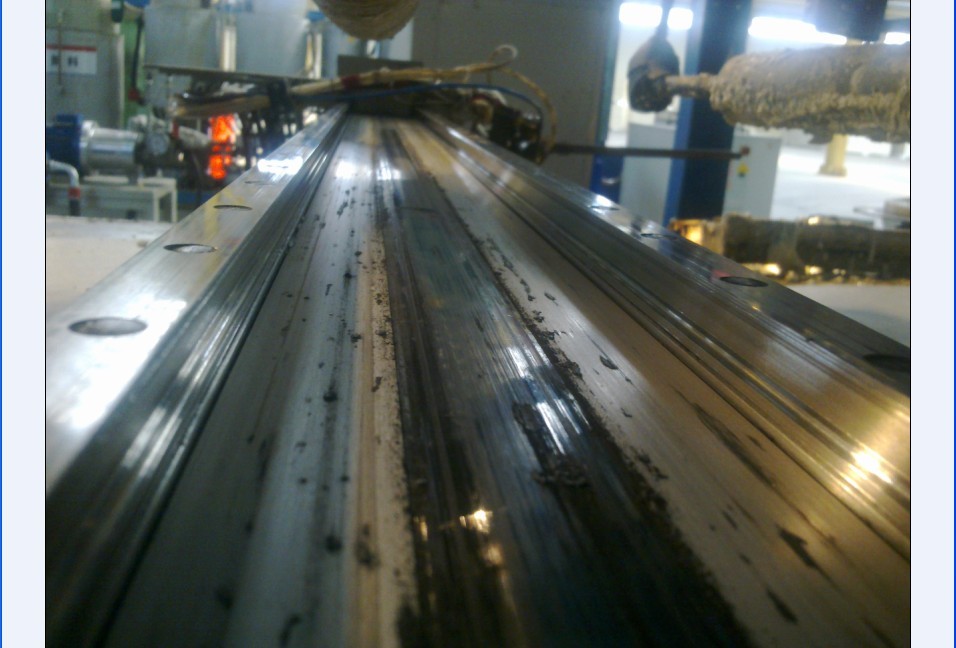

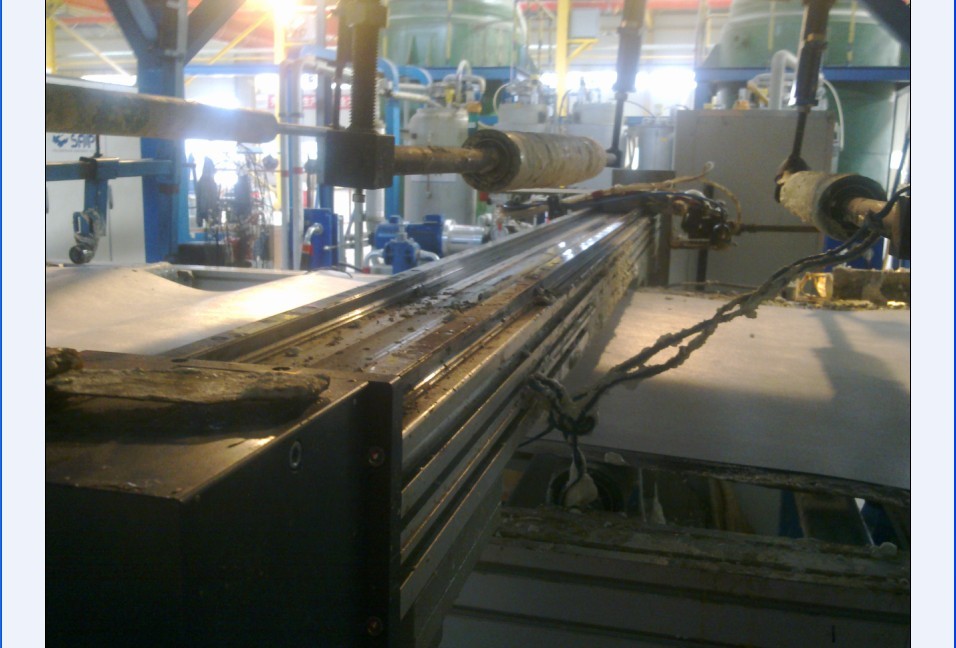

第5张图片，铝平台中央 被摩擦的发黑的部分，这个部位可以肯定是连接的地方，是不是一条柔性薄钢片盖在上面？
楼主留言：
是类似（胶皮）的东西，用手可以按动，不过平台动的时候它是不动的
绝世精灵
略懂、略懂……
级别: 工控侠客
精华主题: 0
发帖数量: 366 个
工控威望: 4813 点
下载积分: 1976 分
在线时间: 403(小时)
注册时间: 2007-09-08
最后登录: 2024-06-11
查看绝世精灵的 主题 / 回贴
5楼  发表于: 2012-06-27 14:51
全看 | 小 中 大
这就对了，就是胶皮的这个地方连接的， 连接件从这个胶皮下面伸出来与上面的滑台连接，这个胶皮起密封作用。
至于为什么一直是密封的，其实很简单，它就像衣服上的拉链一样，连接部位内部胶皮有弧形拱起一部分，连接机构从下面伸出与平台连接，平台滑动时，连接部位的胶皮会被掀起，滑过去的地方，由于连接部两侧与平台底面间隙很小，所以又把胶皮压下去了，
楼主留言：
有点明白了。。。
有时间得去注意注意
没人的时候拆开看看
