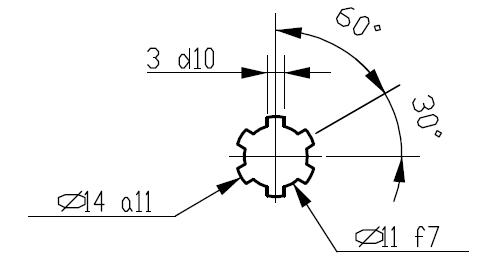

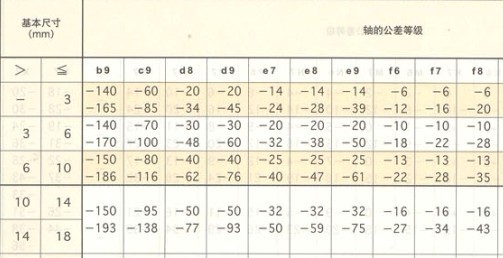

大家帮忙看下这个图纸中，其中三个标注后面多个d10,a11,f7分别是什么意思啊？

不好意思！图纸在三楼

谢谢各位！百度了一个绿色工差查询软件，在16楼有需要的看看！




再请教个问题：一个关于proe标注尺寸与实际尺寸的比例关系的问题：
当PRO/E工程图上设的全局比例不是1:1的时候，比如说设为1：2的时候，图上有一条线标注为100mm，这个100mm是实际尺寸吗？人家在加工的时候是要做成100mm还是100X2=200mm呢？请大家指教一下，谢谢！
