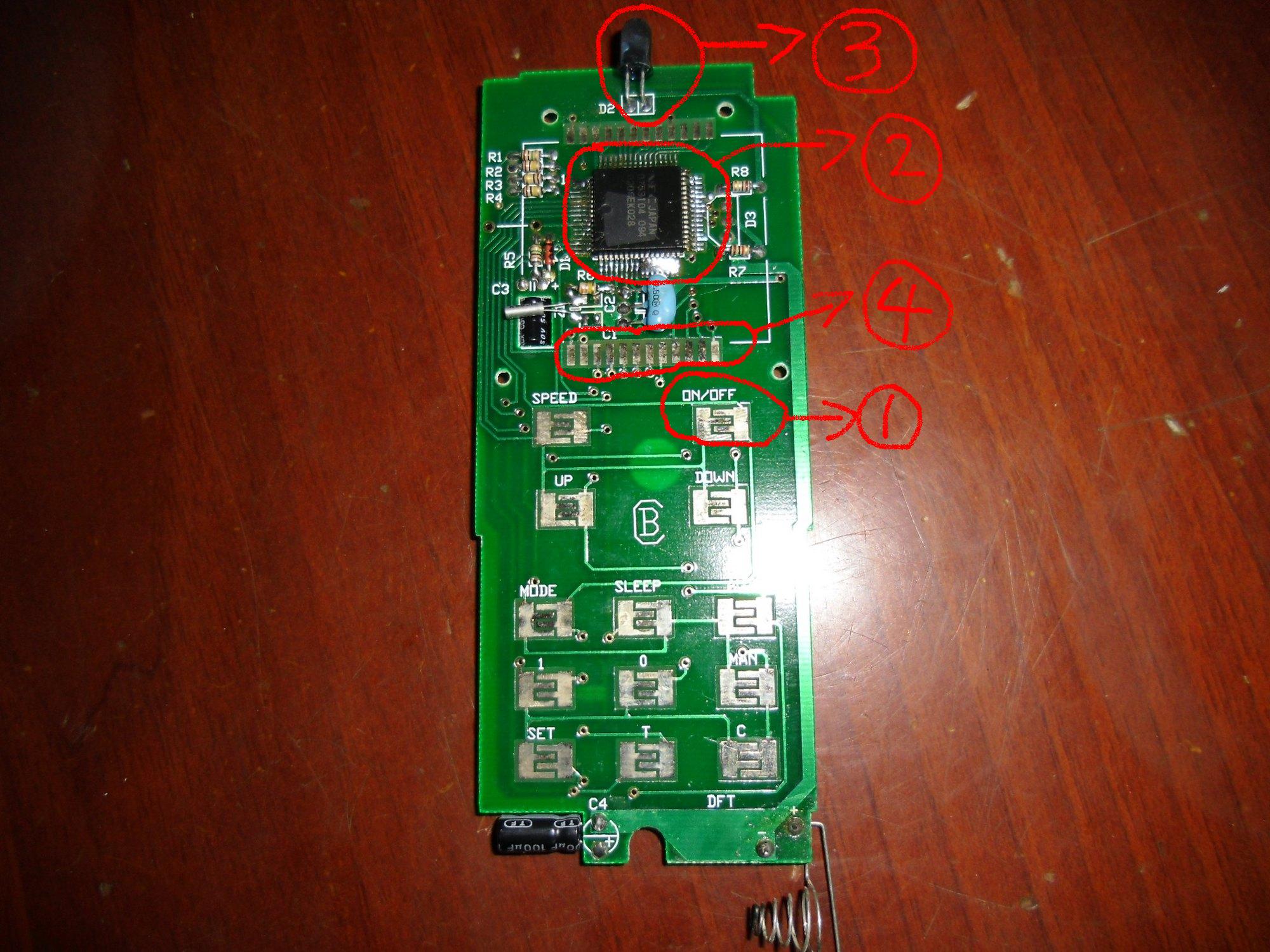

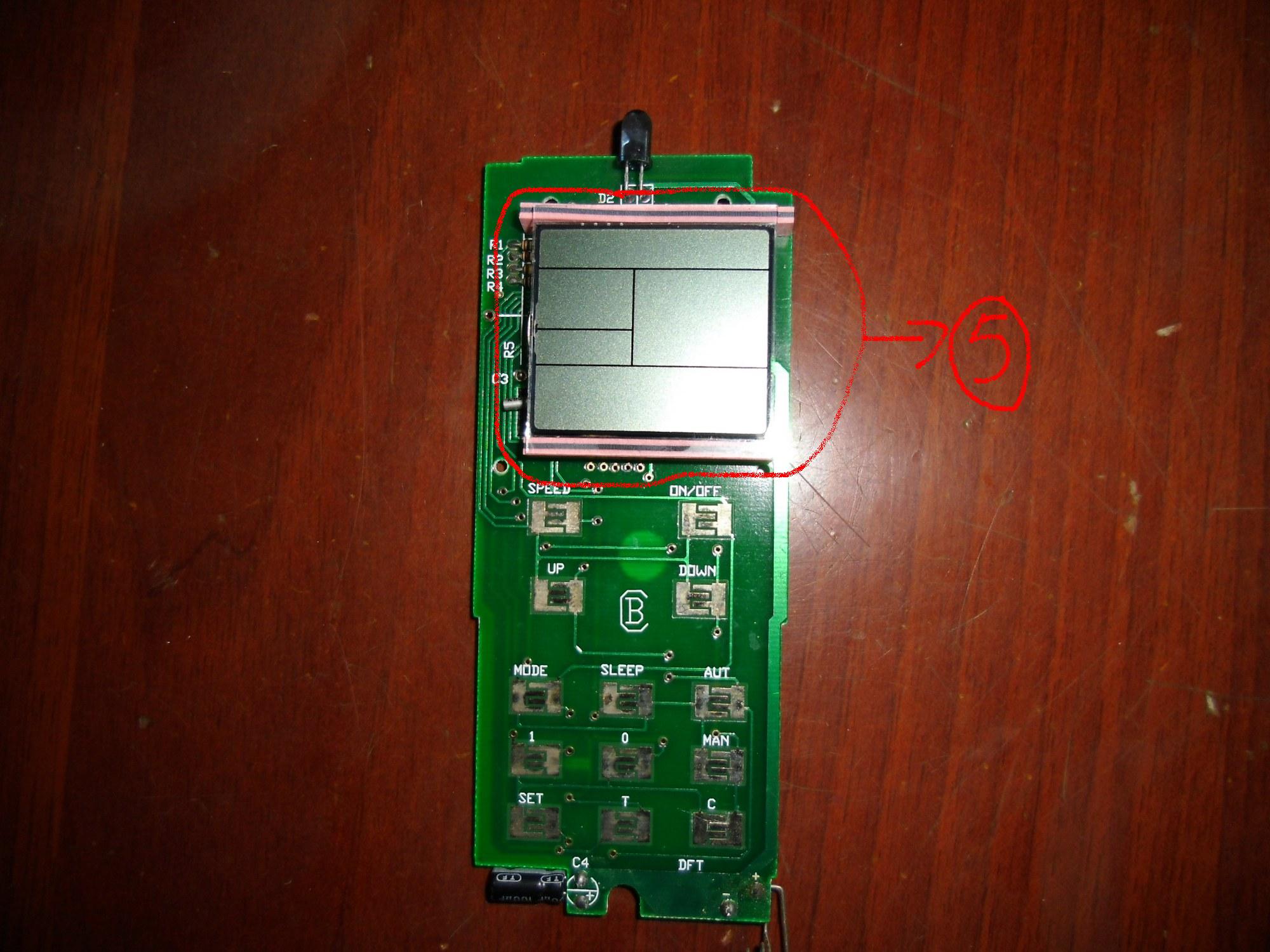

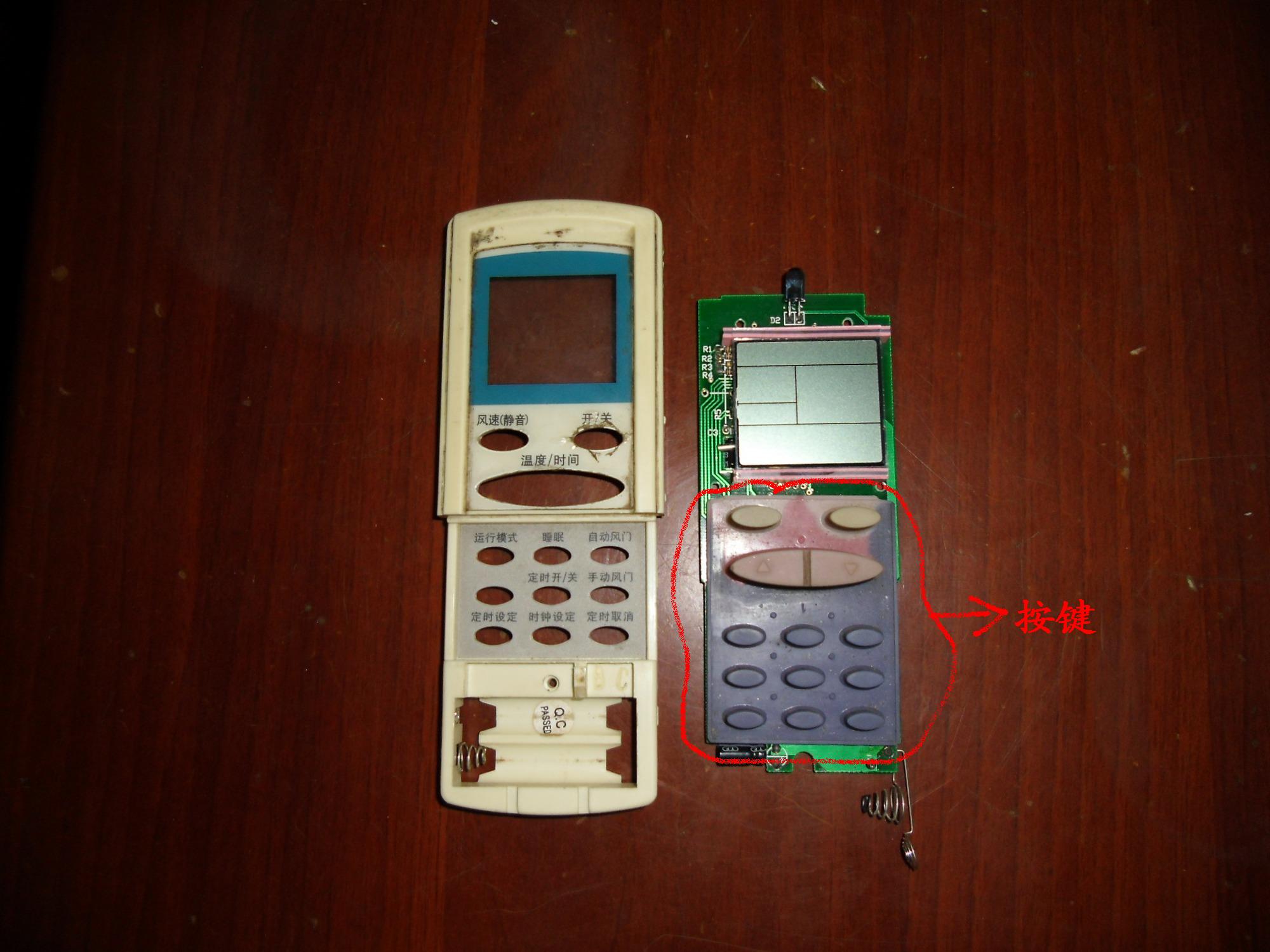

       在使用的空调遥控器,想看看里面的结构,索性把它拆开看看,特上传几张图片上来,有些问题想向网友们请教了,1处的这种形式的按键第一次看见过,用朔胶类的按键按一下,就起到开关的作用,这是什么原理啊?2处的IC是具有什么样功能的IC呢?3处的红外发射管,其工作电压是怎样的呢,其是不是一种发光二级管?4处供液晶显示屏连接用的,怎么它的连接方式是这样的呢?有谁说说看,为什么是这样的连接方式呢?5处为液晶显示屏。大伙帮忙了,谢谢!
专心学工控技术,请各位帮忙指教
hexiangjin
级别: *
精华主题: * 篇
发帖数量: * 个
工控威望: * 点
下载积分: * 分
在线时间: (小时)
注册时间: *
最后登录: *
查看hexiangjin的 主题 / 回贴
1楼  发表于: 2011-11-06 11:05
遥控器主要由形成遥控信号的微处理器芯片、晶体振荡器、放大晶体管、红外发光二极管以及键盘矩阵组成。其工作原理如下 微处理器芯片IC1内部的振荡器通过2、3脚与外部的振荡晶体X组成一个高频振荡器,产生高频振荡信号(480kHz)。此信号送入定时信号发生器后产生40KHz的正弦信号和定时脉冲信号。正弦信号送入编码调制器作为载波信号;定时脉冲信号送制扫信号发生器、键控输入编码器和指令编码器作为这些电路的时间标准信号。
IC1内部的扫描信号发生器产生五中不同时间的扫描脉冲信号,由5~9脚输出送至键盘矩阵电路。当按下某一键时,相应于该功能按键的控制信号分别由10~14脚输入到键控编码器,输出相应功能的数码信号。然后由指编码器输出指令码信号,经过调制器调制在载波信号上,形成包含有功能信息的高频脉冲串,由17脚输出经过晶体管BG放大,推动红外线发光二极管D发射出脉冲调制信号。
嘿嘿,百度的比我解释详细多了。
